多电口光纤收发器和交换机组合应用于大型工厂的网络和监控系统

技术文档 177360

厂区平面图:

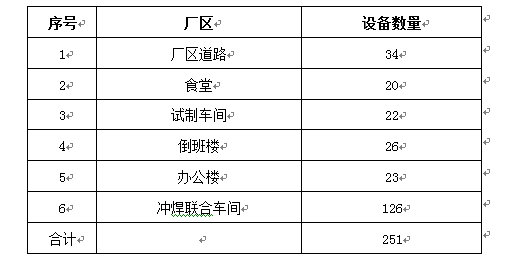

厂区监控点位分布情况:

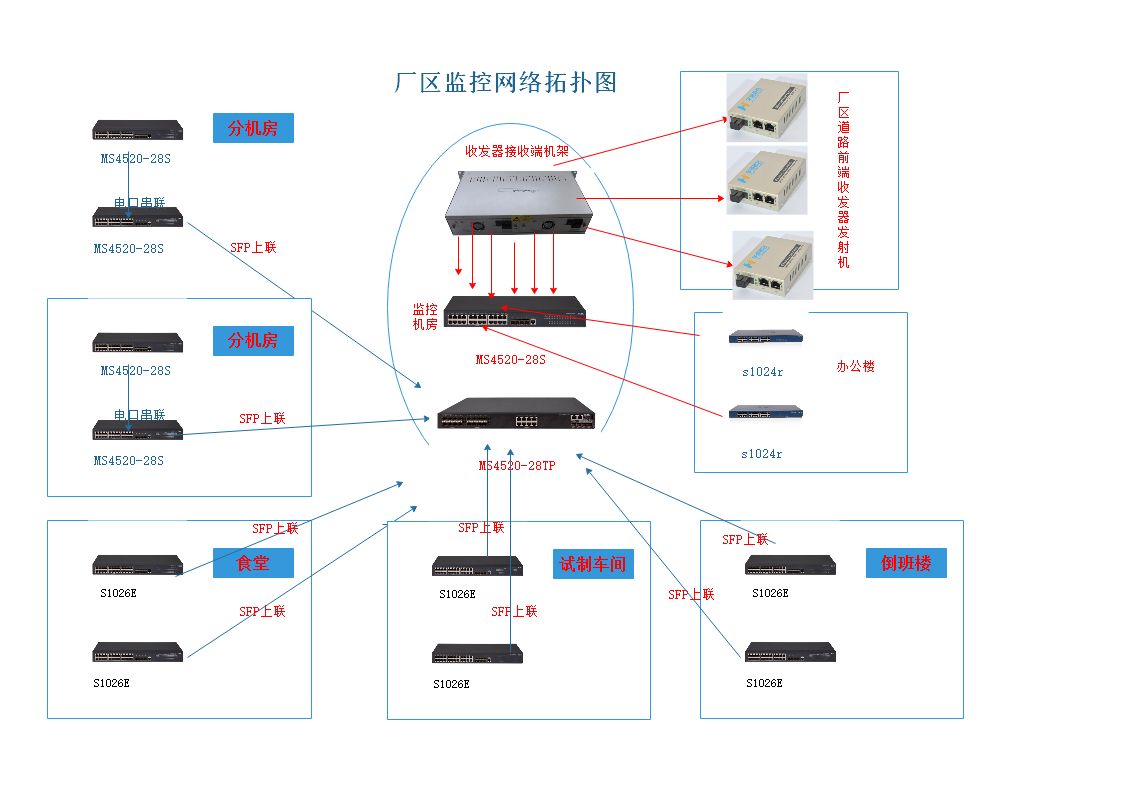

网络系统拓扑图:


方案说明:

1.光缆分9支主干道线缆12芯单模室外光缆到几栋主建筑和厂区道路,并预留二期厂房光缆线缆。

2.总监控室位于办公楼监控机房,另设焊接办公室和冲压办公室两给分监控中心分别监控自己的区域

3.监控中心配置两台H3C 4520核心交换机,另两个分中心也配置两台H3C 2520核心交换机,考虑到后期办公网络也是需要通过监控网络,交换设备都考虑到足够都冗余。

4.厂区道路监控多采用四电口光纤收发器应用于各个主要道路口和建筑外围监控。焊接厂房和冲压车间监控点位比较集中采用8电口光纤收发器应用于厂房内监控数据光纤传输


产品清单:

厂区监控光纤网络产品
名称型号&规格单位数量价格合计备注
厂区道路
四电口收发器HTXD-FE100S-2D1F21

单模单纤百兆两电口(1-4电口为主)
8口终端盒ST-FC21

2进8出
尾纤FC-FC162


跳线FC-SC42

3米
法兰FC-FC162


收发器机架HTXD-RACK14-2U 14槽 双电源2

机房收发器接收端集中上机架集中供电
ODF48芯ODF单元箱 ,3盘位1

FC接口,空盘(也可以使用2台24口终端代替
熔纤人工162

12芯光缆3根,按照每根光缆带7台收发器,光纤熔接芯数为[(12+10+8+6+4+1+1)+12]*3=162芯
食堂
H3C交换机S1026E 24口百兆+2个千兆端口 交换机机架式 支持端口防雷2

左右各一台交换机光口上联核心交换机
8口终端盒ST-FC2

2进8出 每个终端盒熔接4芯,
尾纤FC-FC16


跳线FC-LC8

3米
法兰FC-FC16


SFP光模块1.25Gb/s 20KM4

双纤光模块,含后端核心交换机光模块2只






熔纤人工机房统一计算
试制车间
H3C交换机S1026E 24口百兆+2个千兆端口 交换机机架式 支持端口防雷2

左右各一台交换机光口上联核心交换机
8口终端盒ST-FC2

2进8出 每个终端盒熔接4芯
尾纤FC-FC16


跳线FC-LC8

3米
法兰FC-FC16


SFP光模块1.25Gb/s 20KM4

双纤光模块,含后端核心交换机光模块2只






熔纤人工机房统一计算
倒班楼
H3C交换机S1026E 24口百兆+2个千兆端口 交换机机架式 支持端口防雷2

左右各一台交换机光口上联核心交换机
8口终端盒ST-FC2

2进8出 每个终端盒熔接4芯
尾纤FC-FC16


跳线FC-LC8

3米
法兰FC-FC16


SFP光模块1.25Gb/s 20KM4

双纤光模块,含后端核心交换机光模块2只






熔纤人工机房统一计算
办公楼
H3C交换机S1024R 24口百兆交换机 机架式2

左右各一台交换机光口上联核心交换机,网口上联核心交换机






电口交换机无熔接
焊接车间
八电口收发器HTXD-FE100S-8D1F10

单模单纤百兆八电口
H3C交换机MS4520-28S   24*10/100/1000Base-T电口 4*10G BASE-X SFP+万兆光口2


8口终端盒ST-FC10

2进8出 每个终端盒熔接4芯
24口终端盒ST-FC1

车间分机房光缆熔接使用
尾纤FC-FC40


跳线FC-SC20


法兰FC-FC40


SFP光模块1.25Gb/s 20KM2

双纤光模块,含后端核心交换机光模块1只
收发器机架HTXD-RACK14-2U 14槽 双电源1

机房收发器接收端集中上机架集中供电
分机房熔纤人工40

10台光纤收发器熔接,每台熔接一芯备用一芯
冲压办公室
八电口收发器HTXD-FE100S-8D1F10

单模单纤百兆八电口
H3C交换机MS4520-28S   24*10/100/1000Base-T电口 4*10G BASE-X SFP+万兆光口2


8口终端盒ST-FC10

每个终端盒熔接4芯
24口终端盒ST-FC1

车间分机房光缆熔接使用
尾纤FC-FC40


跳线FC-SC20


法兰FC-FC40


SFP光模块1.25Gb/s 20KM2

双纤光模块,含后端核心交换机光模块1只
收发器机架HTXD-RACK14-2U 14槽 双电源1

机房收发器接收端集中上机架集中供电
分机房熔纤人工40

10台光纤收发器熔接,每台熔接一芯备用一芯
机房监控室
H3C交换机MS4520-28TP  16个SFP端口,8个10/100/1000Base-T端口,2个千兆SFP口和2个万兆SFP+口1

核心交换机1台
H3C交换机MS4520-28S   24*10/100/1000Base-T电口 4*10G BASE-X SFP+万兆光口1

核心交换机1台
ODF144芯ODF单元箱 ,9盘位1

FC接口,空盘
尾纤FC-FC64

光模块使用尾纤
跳线FC-LC32

16个双纤SFP光模块使用
法兰FC-FC64

光模块所使用尾纤法兰有备用
光缆GYTS/A-12B1 12芯单模光缆6000


熔纤人工
