HDMI有源光缆

HDMI有源光缆是目前市场上施工最便捷、高效、稳定的长距离、超高清互连解决方案,传输超高清4K信号,传输距离>100米,支持3D讯号,即插即用,无需外接电源

成品线组成:

芯片+光缆+铜缆+光信号收发+软件

温馨提示:

1、主设备HDMI接口提供5V电压。

2、此传输系统具有方向性(display/source)。

长度规格:

20M/30M/---/100M(可定制)


    HDMI有源光缆1.4版2.0版
    支持分辨率(4:4:4)3840 × 2160@30Hz4096 × 2160@60Hz
    线缆直径4.0 mm4.0mm
    最小弯曲半径(动态/静态)15mm/8mm15mm/8mm
    允许拉伸力(长期/短期)130N/230N
    允许压扁力(长期/短期)200N/400N
    工作/存储温度-20 - 70°C
    重量50米 < 1kg
    接口HDMI 标准 A 型公头-- HDMI 标准 A 型公头
    支持3D,HDCP 2.2
    不支持以太网(Ethernet)和音频回传(ARC)
    供电从主设备的HDMI接口取电:5V(国际标准)
    功耗<250mW
    可供长度

    15m/20m/25m&hellip;.50m/60m/100m/300m    (100m以上定制

    )

    HDMI传输系统与铜线加芯片方案及其它光纤方案对比

     HDMI有源光缆铜线+芯片方案
    距离长,> 100m短,< 40m
    线径细,3*5mm粗,>8mm
    柔性软,绕圆珠笔硬,绕可乐瓶
    重量轻,50m < 1kg重,50m > 6kg
    信号质量佳,能有效解决传输距离短、带宽不足、信号受干扰等难题跟铜线质量相关,信号容易受干扰
     HDMI有源光缆纯光纤方案光端机方案
    外部供电不需要需要需要
    体积稍大需要转接盒
    最高分辨率4K@60p1080p@60p1080p@60p
    易用性即插即用需要USB接口供电需要转接盒及光纤跳线
    兼容性极佳,跟铜线一样一般不佳,需要手动调整分辨率设置
  • HDMI传输系统用途

  • 广泛运用于充满挑战性的环境中,如展馆、体育场、演艺中心、安全系统、医学影像设备显示、户外LED显示屏、发烧家庭影院高清绝配……

  • yy.jpg
    • 高速时钟和数据通道采用光纤传输方式,确保百米长距离信号100%无失真。

    • 低速信号采用传统铜线传输,确保极佳兼容性。

    • – 采用微透镜阵列光学系统

    • – 采用杜邦芳纶

    • – 超小的芯片面积,< 1.2 mm2

    • – 超低的功耗,< 250mW

    • – 无需外部供电,省去电源适配器,更贴近用户使用习惯

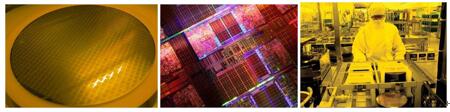

    • hdmi_gy1.jpg
    • 封装技术

    • 晶圆直接安装

    • 25um直径的金线连接

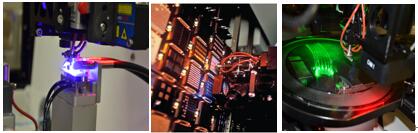

    • hdmi_gy2.jpg
    • 生产设备

    • 采用超高精度设备,精度 < 5um

    • 采用业内最先进的光学被动对准方式

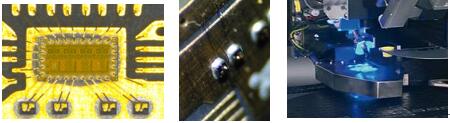

    • hdmi_gy3.jpg
    • 组装技术

    • 超高精度激光镭射切纤

    • 高倍率电子显微镜端面检测

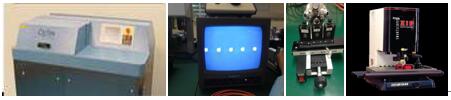

    • hdmi_gy4.jpg

    产品检测

    • 进料检测

    • 10X显微镜下PCB表面检测

    • 40X显微镜下光学中心偏移检测

    • 芯片附着力测试

    • 金线推拉力测试

    • CTS标准测试

    • 极限温度测试,-40℃~+70℃

    • 温度冲击测试,4℃/min

    • 震动测试,10~55HZ

    • ESD测试,8KV

    • 机械性能测试,拉力测试,弯折测试,扭转测试

    • hdmi_jc1.jpg

      成品测试

      出厂产品根据GR1435标准进行摔打、弯折、扭转、拉伸、打圈等多种机械测试。
