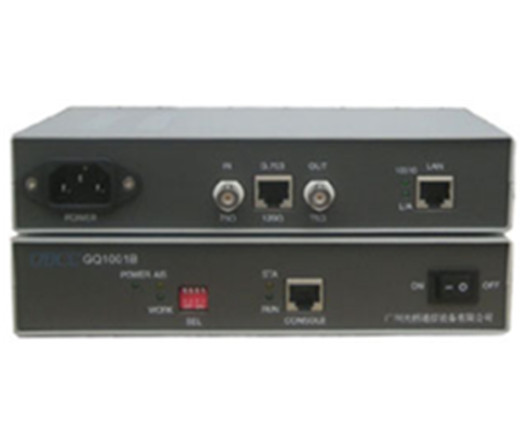

协议转换器 GQ1001B

产品概述

广州光桥通信设备有限公司自主开发生产的GQ1001B协议转换器设备,是借助于电信线路(E1或承载E1的传输网,如PDH、SDH、微波等)来实现以太网延伸的设备,俗称"网桥"。它将以太网的帧格式变换成E1的帧格式进行传输,再在对端将E1的帧格式还原成以太网的帧格式,从而实现以太网数据在基于E1的电信网上的传输,可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。



1、可实现以太网数据在E1线路中成帧传输和非成帧传输,带宽范围64Kbps-2048Kbps 。

2、具备以太网的自动协商功能,支持全双工/半双工的工作方式。

3、以太网口支持AUTO-MDIX(直通和交叉线自适应)。

4、能传输IEEE 802.1Q超长帧(最长包为2024byte),   支持带有VLAN功能的以太网交换机

5、具有自动复位功能,永远不死机。

6、丰富的以太网数据提示功能,实时提示数据通信状态。

7、具有本地数据帧过滤功能。

8、具备E1电路的检测功能,方便开通。

9、直流-48V 无正负极之分,安装维护简便。

10、免任何调试,即插即用。



方案一:点对点组网



方案二:光纤点对多点组网

E1接口:

符合ITU-T G.703相关标准

接口速率:2048kbit/s±50ppm

传输码型:HDB3

抖动特征:ITU-T G.823

阻抗:75Ω(不平衡);120Ω(平衡)

线路时钟:内时钟/恢复时钟可选

物理接口:BNC

以太网接口:

支持IEEE 802.3/802.3u,IEEE 802.1Q(VLAN)

接口速率:10/100M自适应

全双工,半双工完全自适应

物理接口:RJ45

工作条件:

电源:AC180V~AC240V,50HZ ,或DC–36V~-72V

功耗:<5W

工作温度:0℃ ~ 50℃

贮存温度:-40℃ ~ +70℃

相对湿度:95 %

体 积:220mm×75mm×38mm

无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰
