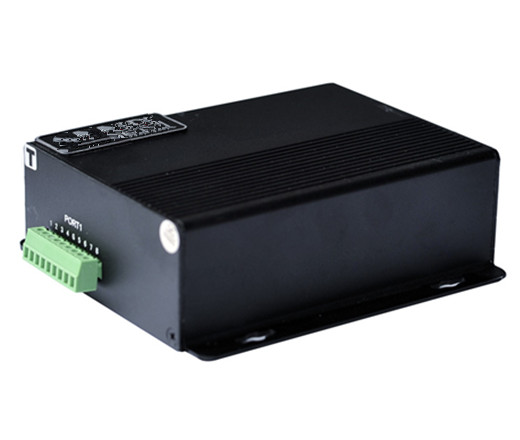

电梯五方对讲光端机
  • 产品名称:电梯五方对讲光端机
  • 产品品牌:华通鑫达
  • 产品型号:HTXD-VE-L3
  • 产品规格:套
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单


产品简介:

   HTXD-VE-L3是用于电梯等五方或多方通话的光端机,适用于采用C+T+G三线制的总线制连接方式的光纤转换或C+T+G的三线制无总线星型连接的光纤转换,采用独有的电压、音频、信令分拆复用技术,实现了和电梯五方对讲的无缝对接,只需直接将对讲机的三线一一对应接入到光端机即可,HTXD-VE-L3针对雷电、浪涌、静电ESD恶劣的工业级环境进行了专门的设计,采用桥式多级防护使得设备能在强电场的环境下稳定可靠的运行,实现了对讲接口、电源等外接端口的全方位的防护处理,达到三级防雷标准。HTXD-VE-L3采用工业级设计,使用原装工业级器件,具有不受环境干扰影响、传输质量高、能长期稳定的工作,设备具备完善的电源、光路、数据状态指示灯,采用自适应技术,安装和维护都很简单,现场无需任何调试。

产品特点:

△ 独有的电压、音频、信令分拆复用技术,实现了和电梯五方对讲的无缝对接

△工业级设计,采用工业级原装器件,采用沉金PCB板,设备长期运行可靠稳定。

△铝合金外壳,可桌面式/墙挂式安装

△ 实现线缆的远距离接收和发送,线缆部分传输距离>500m。

△ 业内最高等级的雷电、浪涌,ESD防护设计,确保设备在恶劣的电磁环境下长期可靠运行。

△全数字光纤传输平台、同平台多业务灵活配置,可以组成复杂的通信网络,节省了投资资源。

△电源支持1+1热备份工作方式,更适用于高稳定应用要求。

△支持基于GIS的e-MS网管系统,方便进行大网络的监测管理

△无电磁干扰(EMI)、射频干扰(RFI)以及共地回路

△具备电源、光纤链路、五方对讲状态等完善的指示


详细参数:

光学指标

波长:

多模:850/1310nm;单模:1310/1550nm;DFB:1260~1610nm

出纤功率:

0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

接收灵敏度:

-26dBm

单波长带宽:

155M

传输距离:

多模0-2km 单模:0-120km

最大光功率预留量:

15dbm/20dbm/25dbm/30dbm

光纤接口

FC/ST/SC可选

电梯五方对讲接口指标

线路输入阻抗:

同电梯五方对讲机

输出线路阻抗:

同电梯五方对讲机

对讲音频输入输出电平:

12Vp-p(典型)

对讲音频带宽:

20Hz20KHz

对讲音频采样频率:

48KHz

对讲音频量化等级:

24bit

连接器:

工业标准接线端子

编解码方式:

DTMF编解码

信令控制:

透明支持任意带内随路信令

连接方式:

总线制连接、点对点星型连接

尺寸/供电/功率

 壁挂式

尺寸:根据具体配置

121mm(长)*130mm(宽)*44mm(高)

供电方式:

外接电源适配器,24VDC

最大消耗功率:

 20W
