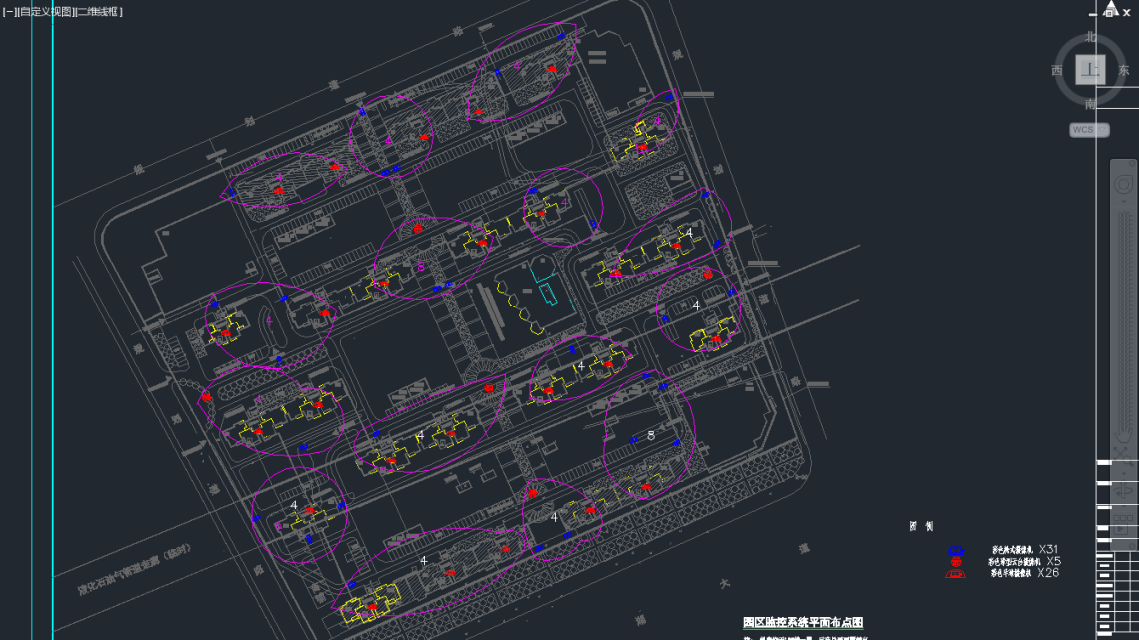

某园区监控点位分布图：
一、用户需求：
为一园区做园区及地下室监控，采用IP摄像头，机房位于13#。
二、解决方案：
方案设计：本方案采用EPON 实现IP监控。
1、整体方案设计依据：
EPON是一种新兴的宽带接入技术，它通过单一的光纤接入系统，实现数据、语音及视频的综合业务接入，并具有良好的性价比。EPON结合了无源光网络技术和以太网技术的优势，无源光网络技术因其点到多点的拓扑结构和传输中只需要无源器件的特点，具备节省铺设成本，免后期维护的优点，特别适合于接入网，成为备受青睐的光接入网技术。通过经济高效的结构和技术，为接入网最终用户提供一种最有效的宽带方式。
EPON技术的成熟和其点到多点的灵活组网优势，在建设视频监控系统时，使用EPON技术来实现视频监控系统的前端接入成为最佳选择。
2、用户需求分析：
由于各个监控点分布分散，且数量较多，若采用传统的收发器传输方式，机房的尾纤数量和设备数量都将比较多，占用大量机房空间，且设备功耗很大。
采用EPON系统进行组网，可节省大量的光纤资源和机房空间及用电量，并可减少机房减少及系统维护费用。
EPON系统由3个部分构成：OLT、分光器和光缆组成的光分配网络、ONU远端设备。
OLT：OLT为局端设备放置在机房，一个OLT设备可提供多个PON口（单纤千兆光口），每个PON口和与上相连的分光器及多个ONU构成独立的系统。
分光器：又称PLC，为无源设备，提供1个主纤和多个支纤，主纤与局端设备相连。分光器将1芯光纤分为多个支纤，每个支纤可连接一个远端ONU设备，故多个支纤可连接多个远端ONU设备，这样一个OLT的1个PON口可与多个ONU设备通信。
ONU：ONU提供1个PON口和网口，网口可为1、2、4、8个。PON口和分光器支纤相连，网口可接入IP摄像头。
3、方案设计：
图中根据摄像头的分布位置，划分了三个区域(园区、1#地下室、2#地下室)，统计所需ONU的数量分别为园区16个，1#地下室12个，2#地下室15个。故可在机房接入四芯光缆到达3个不同的监控区域后接入分光器进行分光，然后分光器的各个分支到各个监控点。在机房放置OLT设备，采用先进行干线光纤覆盖到各个区域的分光点，区域内再采用支线光缆到ONU处的方式组网。对于园区，组网结构为先在机房用1:2的分光器分光后，再分别向两个方向的中心区域接1:8分光器，这样1个PON口可覆盖整个园区；对于园区内地下室区域采用1:16分光器，分别对应一个PON口。

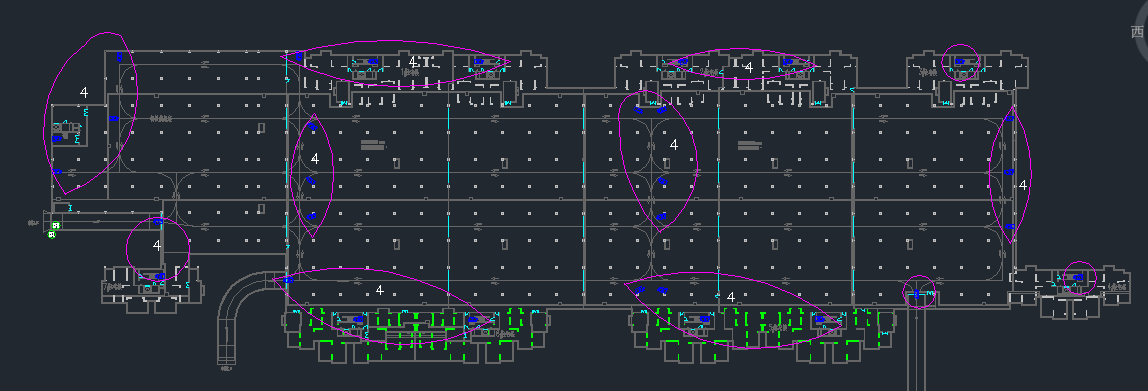

根据摄像头的分布，参考图片1、2、3放置对应端口数的ONU。
设备安装：可将ONU设备挂杆或放置在室内，均需配备配电箱，ONU设备供电为AC220V，光纤接头均为SC/PC。HA7200H和HA7204H可分别通过网线接入1个和4个网络摄像头。

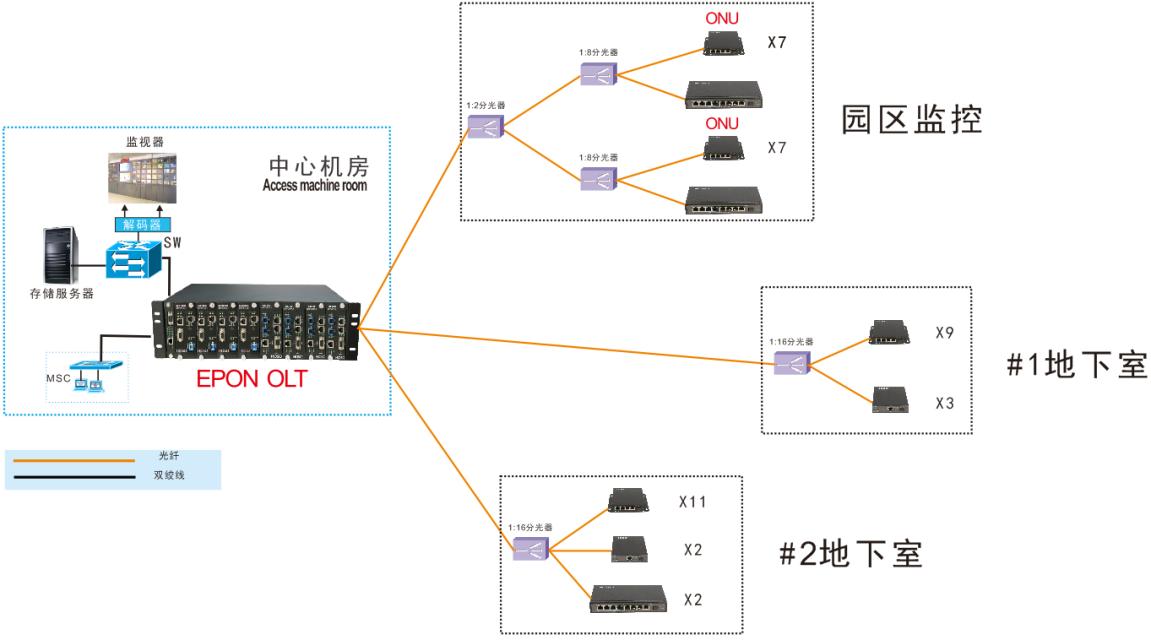

4、组网说明（可结合方案图）：
将OLT设备放置在机房，在机房，OLT的上联接口为10/100/1000Mbps接口，可接入到千兆交换机中，交换机下挂NVR即可对多路图像进行存储，并可对图像进行显示，若采用磁盘阵列来存储，则需配备解码器将图像转成模拟信号然后上电视墙。
5、数量说明：详见清单报价
三、产品介绍：

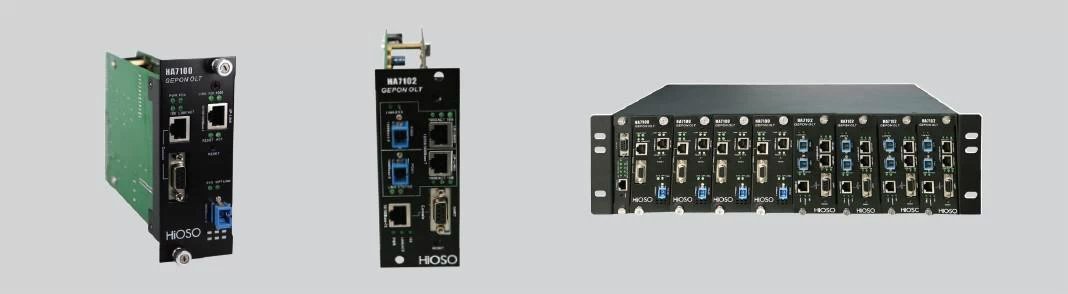

HA7000系列OLT
HA7000机架
HA7000是海硕科技推出的机架式中小容量OLT设备，HA7000系列为19英寸、3U式机架，采用双电源备份，支持最多8个OLT模块卡，每个PON口可支持20km内32个ONU(10km内64个ONU)同时接入。HA7000系列集成度高、应用灵活、可靠性高，并具有可管理、方便扩容和组网灵活的特点，适应多种应用场合，可满足运营商的各种需求。
HA7000机架提供多个槽位，可混插HA7100/HA7102系列OLT模块卡及1个M7000网管代理卡，所有OLT模块卡由网管代理卡M7000集中管理。
技术参数
最大插板数量 | 8个OLT模块卡，1个网管卡(M7000) |
工作温度 | -10～55℃ |
存储温度 | -40～70℃ |
湿度 | 5%～90%无凝结 |
最大电源数 | 2 |
整机重量（双电源） | 10.69kg |
电源选择 | 双电源AC220V/DC-48V、双电源AC220V+DC-48V |
机架尺寸 | 132mm(H) ×481mm(W) ×309mm(D) /高×宽×深 |
HA7102模块卡适用于HA7000机架，支持中国电信V2.1标准。支持热插拔，提供2个固定的PON口和2个千兆GE上联口。每个PON可承载20km内32个ONU(10km内64个ONU)同时接入，可以与远端设备ONU通过光纤和无源光分配网络（ODN）组成的无源光网络连接。
技术参数
业务 | 支持功能 |
工作波长 | 1310（RX）/1490（TX） |
光功率 | 0 ~ +7dBm |
接收灵敏度 | -27dBm |
最大传输距离 | 20km |
最大光分路比 | 1:64 |
容量 | HA7100：1个PON系统/ HA7102：2个PON系统 |
MAC地址表 | HA7100：4K/HA7102:8K |
接口 | PON接口:SC/PC(SFF封装) |
上联电接口：10/100/1000Mbps | |
1个FE管理网口,可通过网络访问 | |
1个RS232 DB9串口，用于设备调试 | |
MTBF | 10万小时 |
EPON特性 | 完全支持IEEE802.3ah协议 |
支持动态带宽分配（DBA），最小调整粒度为1Kbps | |
支持上下行对称1Gbps带宽 | |
支持每个逻辑链路的AES-128加密 | |
强大的OAM功能，实现对ONU的远程管理，维护与升级 | |
支持ONU自动发现与注册（即插即用） | |
支持协议 | 支持IEEE802.3、IEEE802.3u、IEEE802.3ab |
支持IEEE802.1Q VLAN | |
支持IEEE 802.1P QoS | |
网管 | 基于SNMP协议的图形界面管理 |
基于CLI的本地串口管理和远程GUI管理 | |
其它功能 | 支持IGMPv1/v2协议，支持IGMP Snooping和IGMP Proxy |
支持ONU批量配置、远程升级 | |
实时的告警检测，精确的故障定位 | |
支持告警信息发送到邮箱，支持短信告警 |
工作条件
参数 | 规格 |
电源 | DC5V |
功耗 | HA7100：4W/HA7102：10W |
工作温度 | -10～55℃ |
储存温度 | -40～70℃ |
湿度 | 5%～90%无凝结 |

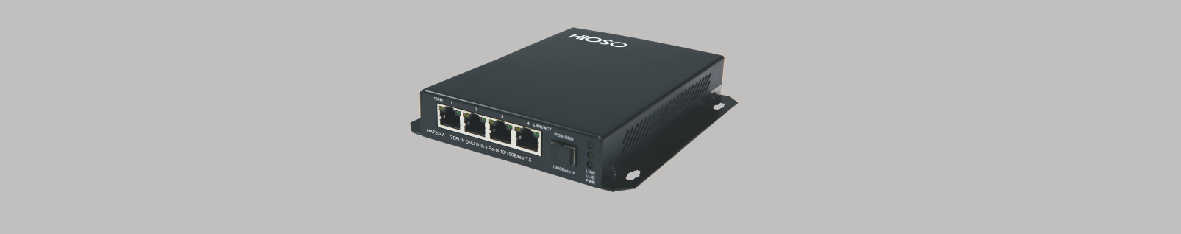

HA7204H四口百兆工业级ONU
产品概述
HA7204是一款工业级纯数据型ONU，为用户提供四个固定的10/100Mbps自适应端口。耐高温、多重防雷的设计可保证在恶劣的工作环境下稳定高效的运行，主要应用于安防监控、平安城市、隧道监控、煤矿专网等。
产品功能特点
n 完全符合IEEE802.3/802.3ah
n 耐高温、抗强雷击和强电磁干扰
n 基于自动发现与注册
n 支持DBA和多种SLA
n 支持IEEE802.1D RSTP
n 支持IGMP Snooping V2组播功能
n EMI和ESD保护认证
n 支持VLAN功能
n 基于SNTP客户端自动时间同步
n 具有丰富和强大的OAM与远端管理能力
n 支持端口限速、环路检测和端口隔离功能
n 支持状态检测和故障自动定位
n 支持断电告警功能
技术参数
项目 | 说明 |
工作波长 | 1310（TX）/1490（RX） |
光功率 | -1~+4dBm |
接收灵敏度 | -25dBm |
最大传输距离 | 20km |
缓存器空间 | 1.25MB |
MTBF | 10万小时 |
PON接口类型 | SC/PC |
EPON特性 | 完全支持IEEE802.3ah协议 支持动态带宽分配（DBA） 支持ONU自动发现与注册（即插即用） |
支持协议标准 | 支持IEEE802.3、IEEE802.3u IGMP Snooping V2 支持IEEE802.1Q VLAN 支持IEEE802.1P QoS |
网管 | 配和局端OLT，完成ONU的管理配置和软件升级等 |
工作条件
参数 | 规格 |
电源 | DC12V/1A（外置） |
功耗 | 4W |
工作温度 | -20～70℃ |
储存温度 | -40～85℃ |
湿度 | 5%～90%无凝结 |
尺寸 | 26mm(H) × 135mm(W) × 152mm(D) / 高×宽×深（外置电源） |

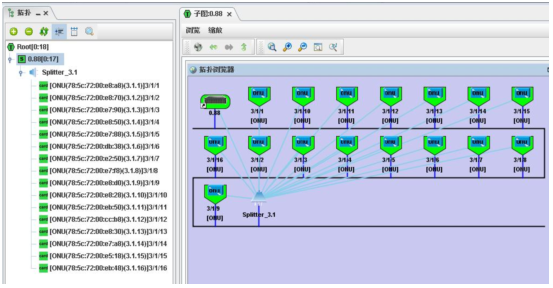

网管功能介绍
概述
该EPON网络管理系统支持SNMP图形化界面管理、TELNET、CLI命令行管理等多种管理方式，是一套强大的基于SNMP协议和C/S结构开发的管理系统。可实现对EPON系统设备的全程监控和配置，方便运营商的维护和集中管理。
特点：
n 强大的管理功能。支持故障管理、配置管理、告警管理和安全管理等，可对系统进行实时监测和集中管理
n 采用分层结构，具有完善的软件体系结构，操作方便
n 支持设备的控制管理，性能稳定

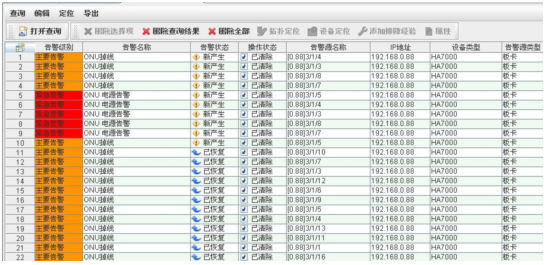

n 完善的告警管理，确保系统和网络的正常运行
n 支持告警邮件分发，支持告警短信通知，帮助用户及时了解设备和网络出现的异常运行状态
n 完善的日志管理，记录网络运行和维护过程中详细的日志信息
无源光器件

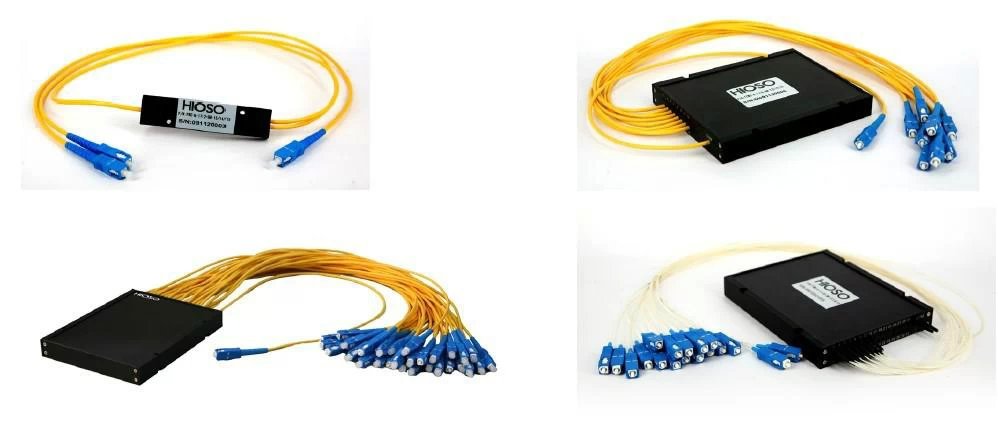

ODN光分路器系列
产品概述
项目中使用的光分路器(PLC Splitter)，是一种基于石英基板集成波导光功率分配器件，分路的功能在芯片上完成，可以在一只芯片上实现多达1×32以上分路，然后在芯片两端分别耦合封装输入端和输出端多通道光纤阵列。平面波导型光分路器具有体积小、工作波长范围宽、低IL（插入）损耗、低PDL（偏振）损耗、高回波损耗、分光均匀的特点。
熔融拉锥光分路器主要用于1×2的非均匀分光，支持任意分光比，可根据工程需求可定制单波长单窗、双波长双窗和三波长三窗多种类型的分光器。
产品应用
分光器是组建EPON网络的一个组件，是一个连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。分光器带有一个上行光接口，若干下行光接口。从上行光接口过来的光信号被分配到所有的下行光接口传输出去，从下行光接口过来的光信号被分配到唯一的上行光接口传输出去。光信号从上行光接口转到下行光接口的时候，光功率将下降，从下行光接口转到上行光接口的时候，同样如此。各个下行光接口出来的光信号强度可以相同，也可以不同。
光分路器集中安装在光分路箱(室内型或室外型)内；当MDU分布较为分散或驻地网光缆纤芯数量不足时，可以采用二级分光、多级分光方式。
光分路比应综合考虑EPON系统的传输距离、MDU带的用户数、PON系统内带宽分配来进行选择，一般情况下，在采用FTTH模式和FTTB+LAN模式时，光分路比宜按1×32设计。
1×2光分路器产品性能指标
分光比 | 插入损耗（dB） | |
P级 | A级 | |
50/50 | 3.6 | 3.8 |
40/60 | 4.7/2.7 | 5.0/2.9 |
30/70 | 6.0/1.9 | 6.4/2.1 |
20/80 | 7.9/1.2 | 8.5/1.4 |
10/90 | 11.3/0.5 | 12.0/0.8 |
5/95 | 14.0/0.35 | 14.6/0.43 |
2/98 | 18.0/0.3 | 18.5/0.35 |
1/99 | 22.5/0.25 | 23.0/0.30 |
Coupling Ratio(%) | 1~50 | |
方向性(dB) | ≥55 | |
回波损耗（dB） | ≥55 | |
工作波长（nm） | 1310±40，1550±40，1310/1550±40，1310/1550±40/1490±20 | |
工作温度（℃） | -20～85 | |
存储温度（℃） | -40～85 | |
光纤类型 | 客户指定 | |
光纤长度（m） | 1 (±0.1)或客户指定 | |
端口结构 | 1x2 or 2x2 | |
封装尺寸（长×宽×高）（mm） | 90×20×10 | |
1×N光分路器产品性能指标
产品参数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 |
工作波长（nm） | 1260--1650 | ||||
插入损耗IL（dB） | 3.6 | 7.5 | 11.0 | 14.0 | 17.5 |
损耗均匀性（dB） | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 |
回波损耗（dB） | 55 | 55 | 55 | 55 | 55 |
偏振相关损耗（dB） | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
方向性（dB） | 55 | 55 | 55 | 55 | 55 |
光纤长度（m） | 1.2(±0.1)或客户指定 | ||||
光纤类型 | 客户指定 | ||||
波长相关性损耗（dB） | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 |
温度稳定性（-40～85℃）（dB） | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
工作温度（℃） | -40～85 | ||||
存储温度（℃） | -40～85 | ||||
封装尺寸（长×宽×高）（mm） | 90×20×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 |
备注: 所有测量均在室温下进行，并包含连接器损耗。
