视频字符叠加器(双路)

工业级设备 488293

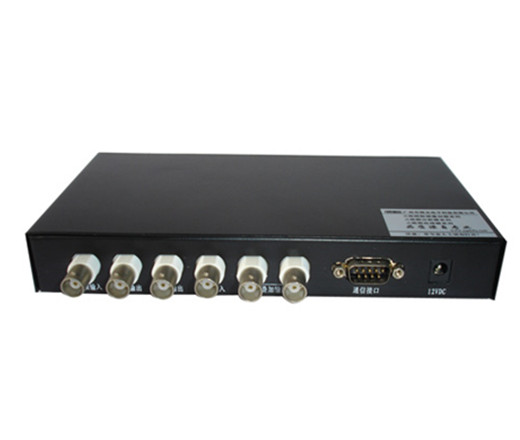

本款视频字符叠加器(2路视频输入,3路视频叠加输出,1路视频缓冲输出)


功能描述

1. 整屏可显示12(行)×24(列)字符或汉字窗;但不同的汉字数限制在16个以内;

2. 字库为GB1232标准字库,共8192个汉字和字符,12×18点阵;

3. 字符可设置成大、小两种规格,闪烁或不闪烁;

4. 字符具有黑边,可设置黑背景和取消黑背景,在较亮的情况下,字符仍清析可见;

5.汉字字库编码与国标码兼容,使编程更加方便;

6. 通信口使用RS232标准,采用光电隔离技术,能适应各种使用环境;

7. 内置伪时钟日期发生器,并可通过串口命令设置时间日期及显示位置;

8. 设计合理,字符稳定,无需调整;

9. 视频接口:2路视频输入,3路视频叠加输出,1路视频缓冲输出。


技术参数

◆ 视频输入: 2个输入端子(BNC),1.0Vp-p/75Ω

◆ 视频输出: 3路字符叠加输出, 1路环路输出端子(BNC),1.0Vp-p75Ω

◆ 视频带宽: 10MHz

◆ 信噪比:   >60dB

◆ 同步:     内同步

◆ 数据通讯: RS232标准接口,DB9阳座,编址通讯

◆ 汉字显示: 12(行)×24(列)

◆ 字符属性: 大小两种规格、闪烁或不闪烁、黑边、黑底(可选),软件可调

◆ 字库容量: 最大8192个12×18点阵汉字字符

◆ 报警输入/输出: 输入开关外接(常开、常闭可选),光耦输出

◆ 输入电压:  12VDC

◆ 功率消耗: <2W

◆ 工作温度:  -10℃~+60℃

◆ 外形尺寸:  200×115×30mm

◆ 重量:     <1Kg


应用领域

    动态视频数据叠加器(VDM300/302)是专门为公路监控系统设计的视频产品,可广泛用于金融、安防、交通及各类工业环境的视频监控系统,实现对视频信号的实时叠加。
