网吧网络白皮书

网吧网络白皮书

背景

微信、微博、网络游戏……有人说,网络"绑架"现代生活。随着互联网的家庭普及和智能手机等移动终端的换代升级,最初由互联网而兴起的网吧似乎渐渐淡出人们的视野。社会学家得到这样的结论,网吧不会消亡,只会变形,随着互联网的迅速发展和数字化城市的建设,网吧也在悄然改变,而这种改变,既有基于整合时期不得已的升级改造,也有网吧自身求发展所寻的方向性改变。现在的网吧相比刚兴起的网吧,无论是受众群体还是硬件设施都有了很大不同。

目前部份网吧经营模式都以连锁经营为主,集个性化和休闲娱乐为一体。在网吧里,不但可以上网,也可以享用冰激凌、咖啡等饮品,还有的提供图书、打印、叫外卖等个性化服务,而且环境很好,有单人间、双人间的分区设置,也有躺椅等舒适的设施,这种""式的经营模式更能符合现代人不单单追求""的消费需求,其实网吧不能消亡还有一个重要因素就是,网吧的网速要比家庭网络快得多,它还是有自身的优势。

网吧还有一个最大的变化,现在上网的人和原来大有不同。以前来网吧的,不仅有大学生,还包括各个年龄段的人群,聊天、查资料、看电影、玩游戏的人都来网吧。现在,80%以上的人都是玩游戏的年轻人。网管说,现在网吧最大的吸引力也就是速度比一般家庭快,而且有下载好的大型网络游戏。



需求分析

根据背景分析,影响网吧的主要是网络的流畅、稳定与安全这三大问题,网吧得以运营最重要的是有个安全稳定的网络环境,因考虑到网吧这一应用环境的特殊性,网络产品的价格已经稳定,路由器加上万兆主交换机、千兆交换机到桌面,网线使用六类双绞线,能保证网络整体的传输速度。网吧网络拓扑图,注:全部需单独主干6类网线直接接通核心交换机。

网吧网络设计原则

 1)实用性和经济型:网吧一次性资金投入大,设备折旧快,因此,在网络的建设过程中,系统建设应始终贯彻面向应用、注重实效的方针,坚持实用、经济的原则。

 2)先进性和成熟性:我们只有采用当前符合国际标准的成熟先进的技术和设备,才能确保网络能够适应将来网络技术发展的需要,保证在未来几年内占据主导地位。

 3)可靠性和稳定性:在考虑技术先进性和开放性的同时,还应从系统结构、技术措施、设备性能、系统管理、厂商技术及维修响应。



解决方案

网吧交换机是整个网吧网络环境的核心。目前网吧规模一般在100-300台之间,在网吧网络架设过程中,交换机是必不可少的网络连接设备。为了保证网吧网络的通畅,大中型网吧一般会采用多台交换机连接的方式,采用星型和环型这两种网络解决方案。

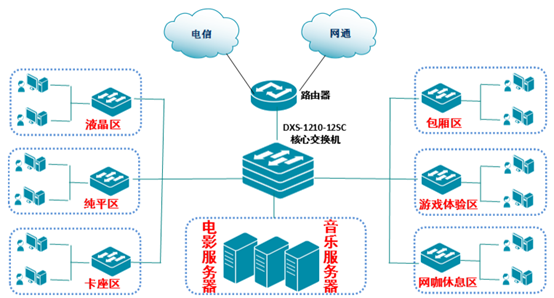

星型网络解决方案

核心交换机:

D-Link DXS-1210-12SC万兆以太网智能网管交换机为经济型的万兆网管交换机,可以承载网吧网络的丰富应用。同时支持WEB管理界面,支持端口镜像,端口汇聚,VLAN管理STP/RSTP,广播风暴抑制等特色功能,扩展性能极佳。由于支持10GBASE-T / SFP +组合端口,通过万兆上联,增强服务器群的容量,让用户能更快速存取整个网络资源从而缓解因为网络带宽不足及用户迅速增长所造成的网络传输瓶颈。通过高性能低延迟满足虚拟化、云服务和服务器到网吧服务器的应用需求。



接入交换机:

D-Link DGS-1510 系列是最新一代具有万兆能力的管理型交换机, 系列中包括24 或 48 个10/100/1000 Mbps 接口, 加上额外的光纤接口用于物理堆叠或者上连,该交换机支持链路聚合、VLAN管理、QoS等功能,满足对高性能及智能化管理有需求的网络环境,由于有固定的万兆口, 特别适合现代网吧的高速需求。

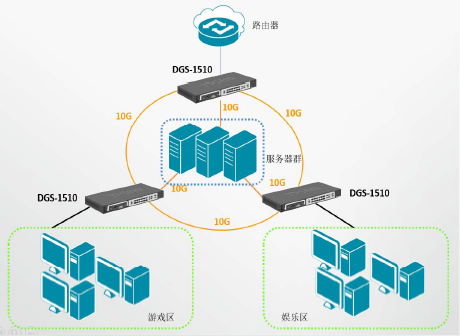

环型网络解决方案

环型组网方式是网络发展趋势,组网规模灵活扩展,尽量减少网络硬件架构层次,提升数据转发性能;环网方案将网吧传统两层交换结构优化成单层环状网络结构,最大限度地提升无盘客户机到无盘服务器的读取速度,同时汇聚层不再是整个网络的瓶颈。传统网吧都是主交换机与分交换网络结构,一旦主交换出现故障,将导致所有无盘客户机、无盘服务器通信中断,影响整个网吧正常运作。环网方案使得所有交换机均为主交换,一台设备故障不影响网吧整体运营,并且还提供了网络数据负载均衡之优势。



D-Link DGS-1510 系列具有万兆接入能力, 通过万兆接口组建网吧环型网络解决方案。 该方案中启用ERPS快速收敛协议,轻松搭建网吧核心方案,并配合交换机风暴控制,攻击防御,DHCP服务器筛选等安全协议对整网做到有效的安全保障。



网吧专用交换机

网吧专用交换机

DGS-1510-28X

24个千兆电口 + 4个万兆SFP+光口,网吧专用交换机,支持静态路由,支持网管功能,支持万兆物理堆叠环网

网吧专用交换机

DGS-1510-52X

48个千兆电口 + 4个万兆SFP+光口,网吧专用交换机,支持静态路由,支持网管功能,支持万兆物理堆叠环网

网吧专用交换机

DXS-1210-12SC

10个万兆SFP+口 + 2个万兆光电复用口,纯万兆网吧专用核心交换机,支持网管,支持组播、静态路由器

网吧专用交换机

DGS-1026X

提供24 个10/100/1000M 自适应端口,2 个独立的万兆SFP+端口。内置电源,1U 铁壳,19 英寸标准机架结构,工业级设计

网吧专用交换机

DGS-1052X

提供48 个10/100/1000M 自适应端口,4 个独立的万兆SFP+端口。内置电源,1U 铁壳,19 英寸标准机架结构,工业级设计



用户价值

  1. Web管理,容易部署

  2. 环路检测、DHCP服务器监管,保证网络稳定运行

  3. 智管理:网络风暴抑制,DHCP服务筛选,保障网络带宽及应用稳定运行

  4. 简运维:ERPS快速收敛协议灵活组网,网络数据负载均衡,互为备份,提供安全网络保障
