致用户：
本设备在设计使用范围内具有良好可靠的性能，但仍应避免人为对设备造成的损害或破坏。
◆ 仔细阅读本手册，并保存好本手册，以备将来参考用。
◆ 不要将设备放置在接近水源或潮湿的地方。
◆ 不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方。
◆ 电源接头以及其它设备连接件应互相连接牢固，请经常检查。
◆ 连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：
1．直流－48V机种：-36V ~-72V
2．交流220V机种：220V±20％，50Hz
◆ 请注意设备清洁，必要时可用软棉布擦拭。
◆ 在下列情况下，请立即断开电源，并与公司联系。
1．设备进水；
2．设备摔坏或机壳破裂；
3．设备工作异常或展示的性能已完全改变；
4．设备产生气味、烟雾或噪音。
◆ 请不要自己修理设备，除手册中有明确指示外。
版权声明
本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公司的书面许可。本说明书所提及的商标所有权由各商标持有人所有。
对于以任何形式修改产品及本说明书而造成的产品功能不能实现或对其他产品、人身造成影响，本公司将不负任何责任。
除此之外，本手册所提到的产品规格和资讯仅供参考，内容亦会随时更新，恕不另行通知，有关信息请向公司查询。
一：概述
PDH光端机是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现10/100M以太网业务（10/100/1000M以太网业务）和E1业务混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二：设备订货型号以及功能简介
1：120F PDH光端机
提供1个光接口（155M），4个E1接口，4个以太网接口（10/100M），提供双电源；
2：240F PDH光端机
提供1个光接口（155M），8个E1接口，4个以太网接口（10/100M），提供双电源；
3：480F PDH光端机
提供1个光接口（155M），16个E1接口，4个以太网接口（10/100M），提供双电源；
4：120-1000M PDH光端机
提供1个光接口（1.25G），4个E1接口，2个以太网接口（10/100/1000M），提供双电源；
5：240-1000M PDH光端机
提供1个光接口（1.25G），8个E1接口，2个以太网接口（10/100/1000M），提供双电源；
6：480-1000M PDH光端机
提供1个光接口（1.25G），16个E1接口，2个以太网接口（10/100/1000M），提供双电源；
7：GL120F PDH光端机
提供1个光接口（1.25G），4个E1接口，16个以太网接口（10/100M、其中每四个以太网接口物理隔离），提供双电源；
8：GL240F PDH光端机
提供1个光接口（1.25G），8个E1接口，16个以太网接口（10/100M、其中每四个以太网接口物理隔离），提供双电源；
三：技术指标
1：光接口（双纤）
波 长：1310nm（标准机型）或1550nm
发送功率：≥－15dBm
接收灵敏度：≤-30dBm(BER≤10-11)
接口方式：FC（标准机型）或SC以及单纤
2：E1接口
设备有4-16路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减： 0～6dB
3：以太网接口
支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
4：电源
采用双电源供电，互为热备份，也可只用单一电源
AC: 220V
DC: －48V
- 允许输入电压波动范围：±20%
整机功耗 ＜15
5：工作环境
工作温度： 0～45℃
相对湿度： ≤95%（25℃时）
大气压力： 70～106Kpa
四：设备组成以及指示灯定义
1：120FPDH光端机
PWR：电源指示灯：当系统电源开关打开后此绿灯亮
光路告警指示灯：
LOS: 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此红灯亮。
LOF: 帧失步，发生光路帧失步时，此红灯亮
E-3: 10-3误码指示，光路误码率超过10-3时，此红灯亮
E-6: 10-6误码指示，光路误码率超过10-6时，此红灯亮
E1支路告警指示灯：1－4共4个指示灯分别指示1－4路E1支路的工作状态，4个灯是三色灯，E1支路正常工作时为绿色(省电模式时为熄灭状态)，AIS告警时为黄色，支路信号消失时为红色，当支路告警被屏蔽时为熄灭状态（见告警控制开关说明）
以太网指示灯
L1：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP1 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
L2：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP2 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
L3：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP3 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
L4：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP4 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
拨码开关
功能选择
第1－4位拨码开关为：第1－4路E1支路屏蔽开关，用于屏蔽当前不使用的E1支路所发生的伪告警，ON=屏蔽，OFF=不屏蔽
第9拨码开关为本端/远端选择开关，用于选择面板上的告警状态指示灯指示的是本端设备状态还是远端设备状态，远端设备状态通过光路开销传至本端设备。ON=远端，OFF=本端
第10码开关为切铃开关，用于屏蔽出现告警时蜂鸣器的鸣响，（对公务呼叫没有影响）ON=切铃，OFF=不切铃
环回控制
第1－4位拨码开关为：第1－4路E1支路环回控制开关，ON=环回，OFF=不环回
第9拨码开关为：第1－4路E1支路指示灯模式设置开关,ON=省电模式,OFF=正常
第10码开关为：环回方式选择开关，ON = 远端环回，OFF = 本端环回，第6位开关和第1－4位开关一起操作才起作用，远端环回命令通过光路开销传到远端设备控制E1支路从远端向本端环回。
2：240FPDH光端机
PWR：电源指示灯：当系统电源开关打开后此绿灯亮
光路告警指示灯：
LOS: 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此红灯亮。
LOF: 帧失步，发生光路帧失步时，此红灯亮
E-3: 10-3误码指示，光路误码率超过10-3时，此红灯亮
E-6: 10-6误码指示，光路误码率超过10-6时，此红灯亮
E1支路告警指示灯：1－8共8个指示灯分别指示1－8路E1支路的工作状态， E1支路正常工作时为绿色(省电模式时为熄灭状态)，支路信号消失时为红色，当支路告警被屏蔽时为熄灭状态
以太网指示灯
L1：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP1 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
L2：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP2 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
L3：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP3 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
L4：以太网口1：连接正常时此绿灯亮当有数据包通过时此灯闪亮
SP4 ：以太网口1：网口全双工工作时此绿灯亮，半双工时熄灭
拨码开关
功能选择
第1－8位拨码开关为：第1－8路E1支路屏蔽开关，用于屏蔽当前不使用的E1支路所发生的伪告警，ON=屏蔽，OFF=不屏蔽
第9位拨码开关为：本端/远端选择开关，用于选择面板上的告警状态指示灯指示的是本端设备状态还是远端设备状态，远端设备状态通过光路开销传至本端设备。ON=远端，OFF=本端
第10位拨码开关为：切铃开关，用于屏蔽出现告警时蜂鸣器的鸣响，（对公务呼叫没有影响）ON=切铃，OFF=不切铃
环回控制
第1－8位拨码开关为：第1－8路E1支路环回控制开关，ON=环回，OFF=不环回
第9位拨码开关为：第1－8路E1支路指示灯模式设置开关,ON=省电模式,OFF=正常
第10位拨码开关为：环回方式选择开关，ON = 远端环回，OFF = 本端环回，第10位开关和第1－8位开关一起操作才起作用，远端环回命令通过光路开销传到远端设备控制E1支路从远端向本端环回。
3：480FPDH光端机
PWR：电源指示灯(绿色)：当系统电源接通后此灯亮。
光路告警指示灯：
LOS(红色): 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此灯亮。
LOF(红色): 帧失步，发生光路帧失步时，此灯亮；
E-3(红色): 10-3误码指示，光路误码率超过10-3时，此灯亮；
E-6(红色): 10-6误码指示，光路误码率超过10-6时，此灯亮。
E1支路告警指示灯(红色)：1－16共16个指示灯分别指示1－16路E1支路的工作状态，通电时16个灯是亮的，E1支路正常工作时也是熄灭的，当信号中断时，E1支路灯会变成红色。
以太网指示灯
LINK1(绿色)：以太网接口1连接指示，网线连接好为灯亮；
LINK2(绿色)：以太网接口2连接指示，网线连接好为灯亮；
LINK3(绿色)：以太网接口3连接指示，网线连接好为灯亮；
LINK4(绿色)：以太网接口4连接指示，网线连接好为灯亮；
拨码开关
功能选择
第1－5位拨码开关为编码选择要环回的E1支路开关，编码方式如下（ON为0，OFF为1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 选择的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
0 | 1 | 1 | 0 | 1 | 第9支路 |
1 | 0 | 1 | 0 | 1 | 第10支路 |
0 | 0 | 1 | 0 | 1 | 第11支路 |
1 | 1 | 0 | 0 | 1 | 第12支路 |
0 | 1 | 0 | 0 | 1 | 第13支路 |
1 | 0 | 0 | 0 | 1 | 第14支路 |
0 | 0 | 0 | 0 | 1 | 第15支路 |
1 | 1 | 1 | 1 | 1 | 第16支路 |
X | X | X | X | 0 | 所有E1支路 |
第6位开关为本端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路本端环回。ON=环回，OFF=不环回
第7位开关为远端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路远端环回。ON=环回，OFF=不环回
第8位开关为告警指示本端/远端选择。ON=所有告警灯指示远端状态，OFF=所有告警灯指示本端状态
第9位开关为切铃开关，用于屏蔽出现告警时蜂鸣器鸣响（对公务呼叫没有影响）。ON=切铃，OFF=不切铃
第10位开关为支路告警屏蔽开关，按下此开关再抬起则记下当前支路状态，将当前不用的E1支路产生的伪告警屏蔽掉。上电时，芯片会默认为屏蔽状态。
4：120-1000MPDH光端机
PWR：电源指示灯(绿色)：当系统电源接通后此灯亮。
光路告警指示灯：
LOS(红色): 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此灯亮。
LOF(红色): 帧失步，发生光路帧失步时，此灯亮；
E-3(红色): 10-3误码指示，光路误码率超过10-3时，此灯亮；
E-6(红色): 10-6误码指示，光路误码率超过10-6时，此灯亮。
E1支路告警指示灯(红色)：1－4共4个指示灯分别指示1－4路E1支路的工作状态，通电时4个灯是亮的，E1支路正常工作时也是熄灭的，当信号中断时，E1支路灯会变成红色。
以太网指示灯
L1(绿色)：以太网接口1连接指示，网线连接好为灯亮；
SP1(绿色)：以太网接口1全半双工指示，全双工时此灯亮；
F1（绿灯）：以太网接口1 1000M指示，1000M时此灯亮；
L2(绿色)：以太网接口2连接指示，网线连接好为灯亮；
SP2(绿色)：以太网接口2全半双工指示，全双工时此灯亮；
F2（绿灯）：以太网接口2 1000M指示，1000M时此灯亮；
拨码开关
功能选择
第1－5位拨码开关为编码选择要环回的E1支路开关，编码方式如下（ON为0，OFF为1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 选择的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
第6位开关为本端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路本端环回。ON=环回，OFF=不环回
第7位开关为远端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路远端环回。ON=环回，OFF=不环回
第8位开关为告警指示本端/远端选择。ON=所有告警灯指示远端状态，OFF=所有告警灯指示本端状态
第9位开关为切铃开关，用于屏蔽出现告警时蜂鸣器鸣响（对公务呼叫没有影响）。ON=切铃，OFF=不切铃
第10位开关为支路告警屏蔽开关，按下此开关再抬起则记下当前支路状态，将当前不用的E1支路产生的伪告警屏蔽掉。上电时，芯片会默认为屏蔽状态。
5：240-1000MPDH光端机
PWR：电源指示灯(绿色)：当系统电源接通后此灯亮。
光路告警指示灯：
LOS(红色): 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此灯亮。
LOF(红色): 帧失步，发生光路帧失步时，此灯亮；
E-3(红色): 10-3误码指示，光路误码率超过10-3时，此灯亮；
E-6(红色): 10-6误码指示，光路误码率超过10-6时，此灯亮。
E1支路告警指示灯(红色)：1－8共8个指示灯分别指示1－8路E1支路的工作状态，通电时8个灯是亮的，E1支路正常工作时也是熄灭的，当信号中断时，E1支路灯会变成红色。
以太网指示灯
L1(绿色)：以太网接口1连接指示，网线连接好为灯亮；
SP1(绿色)：以太网接口1全半双工指示，全双工时此灯亮；
F1（绿灯）：以太网接口1 1000M指示，1000M时此灯亮；
L2(绿色)：以太网接口2连接指示，网线连接好为灯亮；
SP2(绿色)：以太网接口2全半双工指示，全双工时此灯亮；
F2（绿灯）：以太网接口2 1000M指示，1000M时此灯亮；
拨码开关
功能选择
第1－5位拨码开关为编码选择要环回的E1支路开关，编码方式如下（ON为0，OFF为1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 选择的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
第6位开关为本端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路本端环回。ON=环回，OFF=不环回
第7位开关为远端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路远端环回。ON=环回，OFF=不环回
第8位开关为告警指示本端/远端选择。ON=所有告警灯指示远端状态，OFF=所有告警灯指示本端状态
第9位开关为切铃开关，用于屏蔽出现告警时蜂鸣器鸣响（对公务呼叫没有影响）。ON=切铃，OFF=不切铃
第10位开关为支路告警屏蔽开关，按下此开关再抬起则记下当前支路状态，将当前不用的E1支路产生的伪告警屏蔽掉。上电时，芯片会默认为屏蔽状态。
6：480-1000MPDH光端机
PWR：电源指示灯(绿色)：当系统电源接通后此灯亮。
光路告警指示灯：
LOS(红色): 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此灯亮。
LOF(红色): 帧失步，发生光路帧失步时，此灯亮；
E-3(红色): 10-3误码指示，光路误码率超过10-3时，此灯亮；
E-6(红色): 10-6误码指示，光路误码率超过10-6时，此灯亮。
E1支路告警指示灯(红色)：1－16共16个指示灯分别指示1－16路E1支路的工作状态，通电时16个灯是亮的，E1支路正常工作时也是熄灭的，当信号中断时，E1支路灯会变成红色。
以太网指示灯
L1(绿色)：以太网接口1连接指示，网线连接好为灯亮；
SP1(绿色)：以太网接口1全半双工指示，全双工时此灯亮；
F1（绿灯）：以太网接口1 1000M指示，1000M时此灯亮；
L2(绿色)：以太网接口2连接指示，网线连接好为灯亮；
SP2(绿色)：以太网接口2全半双工指示，全双工时此灯亮；
F2（绿灯）：以太网接口2 1000M指示，1000M时此灯亮；
拨码开关
功能选择
第1－5位拨码开关为编码选择要环回的E1支路开关，编码方式如下（ON为0，OFF为1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 选择的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
0 | 1 | 1 | 0 | 1 | 第9支路 |
1 | 0 | 1 | 0 | 1 | 第10支路 |
0 | 0 | 1 | 0 | 1 | 第11支路 |
1 | 1 | 0 | 0 | 1 | 第12支路 |
0 | 1 | 0 | 0 | 1 | 第13支路 |
1 | 0 | 0 | 0 | 1 | 第14支路 |
0 | 0 | 0 | 0 | 1 | 第15支路 |
1 | 1 | 1 | 1 | 1 | 第16支路 |
X | X | X | X | 0 | 所有E1支路 |
第6位开关为本端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路本端环回。ON=环回，OFF=不环回
第7位开关为远端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路远端环回。ON=环回，OFF=不环回
第8位开关为告警指示本端/远端选择。ON=所有告警灯指示远端状态，OFF=所有告警灯指示本端状态
第9位开关为切铃开关，用于屏蔽出现告警时蜂鸣器鸣响（对公务呼叫没有影响）。ON=切铃，OFF=不切铃
第10位开关为支路告警屏蔽开关，按下此开关再抬起则记下当前支路状态，将当前不用的E1支路产生的伪告警屏蔽掉。上电时，芯片会默认为屏蔽状态。
7：120F系列
PWR：电源指示灯(绿色)：当系统电源接通后此灯亮。
光路告警指示灯：
LOS(红色): 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此灯亮。
LOF(红色): 帧失步，发生光路帧失步时，此灯亮；
E-3(红色): 10-3误码指示，光路误码率超过10-3时，此灯亮；
E-6(红色): 10-6误码指示，光路误码率超过10-6时，此灯亮。
E1支路告警指示灯(红色)：1－4共4个指示灯分别指示1－4路E1支路的工作状态，通电时4个灯是亮的，E1支路正常工作时也是熄灭的，当信号中断时，E1支路灯会变成红色。
以太网指示灯
L1-16(绿色)：以太网接口1-16连接指示，网线连接好为灯亮；
拨码开关
功能选择
第1－5位拨码开关为编码选择要环回的E1支路开关，编码方式如下（ON为0，OFF为1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 选择的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
第6位开关为本端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路本端环回。ON=环回，OFF=不环回
第7位开关为远端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路远端环回。ON=环回，OFF=不环回
第8位开关为告警指示本端/远端选择。ON=所有告警灯指示远端状态，OFF=所有告警灯指示本端状态
第9位开关为切铃开关，用于屏蔽出现告警时蜂鸣器鸣响（对公务呼叫没有影响）。ON=切铃，OFF=不切铃
第10位开关为支路告警屏蔽开关，按下此开关再抬起则记下当前支路状态，将当前不用的E1支路产生的伪告警屏蔽掉。上电时，芯片会默认为屏蔽状态。
8：240F系列
PWR：电源指示灯(绿色)：当系统电源接通后此灯亮。
光路告警指示灯：
LOS(红色): 光消失,由于对端设备故障或光纤断裂造成无光信号输入时，此灯亮。
LOF(红色): 帧失步，发生光路帧失步时，此灯亮；
E-3(红色): 10-3误码指示，光路误码率超过10-3时，此灯亮；
E-6(红色): 10-6误码指示，光路误码率超过10-6时，此灯亮。
E1支路告警指示灯(红色)：1－8共8个指示灯分别指示1－8路E1支路的工作状态，通电时8个灯是亮的，E1支路正常工作时也是熄灭的，当信号中断时，E1支路灯会变成红色。
以太网指示灯
L1-16(绿色)：以太网接口1-16连接指示，网线连接好为灯亮；
拨码开关
功能选择
第1－5位拨码开关为编码选择要环回的E1支路开关，编码方式如下（ON为0，OFF为1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 选择的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
第6位开关为本端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路本端环回。ON=环回，OFF=不环回
第7位开关为远端环回开关，当1-5位拨码开关选择要环回的E1支路后，拨下此拨码开关对应的E1支路远端环回。ON=环回，OFF=不环回
第8位开关为告警指示本端/远端选择。ON=所有告警灯指示远端状态，OFF=所有告警灯指示本端状态
第9位开关为切铃开关，用于屏蔽出现告警时蜂鸣器鸣响（对公务呼叫没有影响）。ON=切铃，OFF=不切铃
第10位开关为支路告警屏蔽开关，按下此开关再抬起则记下当前支路状态，将当前不用的E1支路产生的伪告警屏蔽掉。上电时，芯片会默认为屏蔽状态。
9：光接口（TX、RX）
采用FC或SC光接口，RX为光接收端口，TX为光发送端口，光纤接头应保持清洁，如有污物可用干净棉花沾无水乙醇擦拭。
10：E1接口
IN：为输入
OUT：为输出
11：以太网接口(ETH)
以太网接口使用标准的RJ45接头，联机方式有两种，一种是与计算机的以太网卡相连，这时需要使用交叉网线（网线一端如表三方式打线；另一端如表四方式打线）；另一种是与交换机相连，这时需要使用直通网线（网线两端都如表三方式打线）。
下表表示了RJ-45水晶头各个引脚与CAT3/5双绞线的连线关系。
直通线以太网RJ45端口引脚示意
编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定义 | TXD＋ | TXD- | RXD+ | RXD- | ||||
颜色 | 橙白 | 橙 | 绿白 | 蓝 | 蓝白 | 绿 | 棕白 | 棕 |
交叉线以太网RJ45端口引脚示意
编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定义 | RXD+ | RXD- | TXD+ | TXD- | ||||
颜色 | 绿白 | 绿 | 橙白 | 蓝 | 蓝白 | 橙 | 棕白 | 棕 |
12：RS232 接口
一只DB9接头引出2路异步RS232信号（1路为传输异步RS232数据、1路为RS232网管接口），波特率300-19.2Kbit/s自适应。DCE方式工作。
DB9管脚定义如下：
编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
定义 | GND | RXD1 | TXD1 | GND | RXD2 | TXD2 |
注意：由于设备RS232口工作在DCE方式，与计算机相连时需要使用直通线如下图所示：
五：自检测试

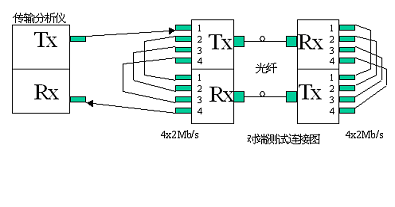

工程开通前应首先进行本机环测。测试标准参见有关国标。环测连接如下图。环测合格后进行对端测试，见后图，测试标准可参照有关国标。
六：安装
本机采用小型设置，安装在室内，可安放在机房内已有的19英寸机架或放置在桌上。
七：电源与地
为方便用户，本机支持DC -48V、DC +24V、DC -24V电源输入方式或AC 220V电源的输入方式。
当拨码开关拨到机壳上印字为220V时，设备选用220V的接入方式；当拨码开关拨到机壳上印字为-48V时，设备选用-48V的接入方式；
DC：直流电源输入方式电源接线方式为：
48V接线为后视图（中间两芯）左边为-48V，右边为GND；
八：包装、运输与存储
1、包装内应包括检验合格证，产品保修卡，用户手册。
2、包装方法按通信产品一般规定进行，若因运输条件恶劣，使用单位可提出并与生产单位另定协议。
3、按一般方式运输，但应避免雨水冲淋和剧烈的碰撞冲击。
4、产品包装完整后，应存贮在 0～40℃，相对湿度≤80%，通风良好的库房中，库房中应无酸碱和腐蚀性气体，无强烈机械振动，强烈电磁场和日光照射，放置高度距地面至少10cm。
九：告警与维修
- 本机有发光告警及声言告警，当产生告警要检修时，应使用拨码开关断开声音告警。
- 光消失告警：检查本端与对端光纤插头是否接好。
- 帧失步，E-3 E-6告警：检查本端与对端光纤插头是否接好，光纤插头是否有污物。
公司名称：武汉华通鑫达科技有限公司
公司地址：武汉市洪山区卓刀泉街271号五环广场二栋一单元13楼
公司总机：027-87520060
公司传真：027-87520060
公司网址：http://www.htxd.net.cn
评论留言
