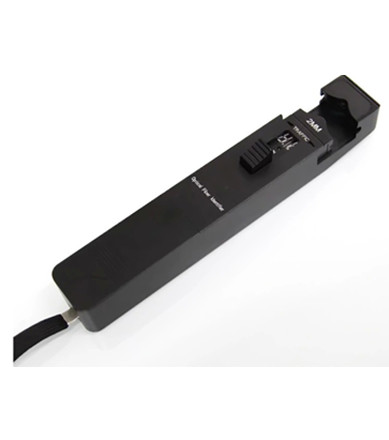

光纤识别仪

光纤辅材 134822



可在单模和多模光纤的任何位置进行探测。在维护,安装,布线和恢复期间,常需要在不中断业务的情况下寻找和分离特定的一根光纤,通过在一端把1310nm或1550nm带调制音(270Hz、1 kHz、2kHz)的信号射进光纤,用识别器在线路上把它识别出来,光纤识别仪还可以指示光的方向。



产品概述:

光纤识别仪是一种光纤维护必备的工具,用于无损的光纤识别工作,可在单模和多模光纤的任何位置进行探测。在维护,安装,布线和恢复期间,常需要在不中断业务的情况下寻找和分离特定的一根光纤,通过在一端把1310nm或1550nm带调制音(270Hz、1 kHz、2kHz)的信号射进光纤,用识别器在线路上把它识别出来,光纤识别仪还可以指示光的方向。



产品特性:

1.无需切断光纤而可以安全有效地识别光的方向及频率。

2.采用“一键通”操作方式,使操作简单、方便。

3.针对裸光纤、尾纤等提供相应的适配头。

4.可显示被测光纤光功率值。

5.使用9号干电池,功耗低,体积小,可以便携使用。

6.电池电量指示,提示用户在电量低时更换电池。

7.LED指示灯简洁清晰。

8.能识别3种常用的信号频率,即2KHz,1KHz,270Hz;识别频率时可蜂鸣提示。

技术指标:

型号

光纤识别仪

识别波长范围(nm)

800~1700

探头类型

InGaAs

适配器类型(mm)

Φ0.25(用于裸纤);Φ0.9,Φ2.0,Φ3.0(用于尾纤

调制频率(Hz)

CW,270,1K,2K

信号方向指示

左右LED方向指示灯

信号方向检测范围(dBm,CW/0.9mm裸纤)

-46~10 (1310nm)

-50~10 (1550nm)

信号功率检测范围(dBm ,CW/0.9mm裸纤 )

-50~10

信号频率指示(Hz)

270,1K,2K

频率检测范围(dBm,平均值)

Φ0.9,Φ2.0,Φ3.0

-30~0 (270Hz,1KHz)

-25~0 (2KHz)

Φ0.25

-25~0 (270Hz,1KHz)

-20~0 (2KHz)

插入损耗(dB,典型值)

0.8 (1310nm)

2.5 (1550nm)

碱性电池(V)

9

电池连续工作时间(h)

10

工作温度(℃)

0~+50

存储温度(℃)

-10~+70

外形尺寸(mm)

196*30.5*27

重量(g)

190
