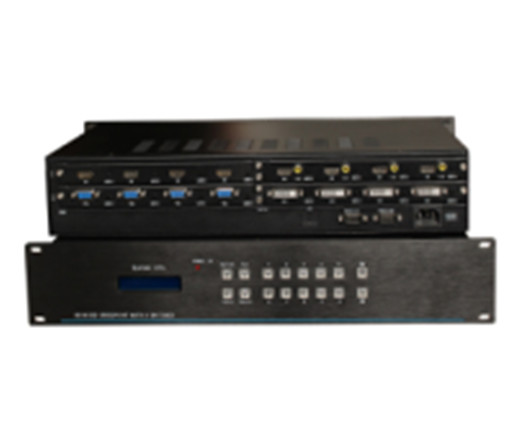

混合矩阵HTXD8008
  • 产品名称:混合矩阵HTXD8008
  • 产品品牌:华通鑫达
  • 产品型号:HTXD8008
  • 产品规格:台
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单

△无缝瞬间切换,不黑屏,不存在缓慢的过度过程,快如电影换镜头;

 输出分辨率可调,以适应多种不同的显示屏;

 支持图像局部细节放大、局部显示;

每路输入视频都可独立可叠加字幕,支持中文及英文两种语言;字幕可静止或滚动,可更改背景颜色,也可设置为透明背景,字体可调节颜色、大小,字幕内容可通过串口软件随时更改;

可拼接,兼容了拼接处理器功能,支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能;

自带音量控制器功能,每路输出音频可独立调节音量,提供串口协议,支持电脑、中控等第三方设备对它进行音量控制,音量大小可在电视、投影等显示设备上进行数字提示;

 每个输出通道,可独立调节亮度、对比度、饱和度、锐利度,可对色温进行增益调节及补偿调节;

 可选配内置中控模块,提供app,支持iphone、ipad、安卓平板及手机无线控制,提供设计平台,用户可对app软件的背景图片、颜色进行更换,按钮的大小、位置、外观可自由设计;iphone、ipad软件通过苹果公司审核,可从app store下载,不需越狱;

DVI、VGA、AV、HDMI输入板卡都带音频输入,并且音频可溶合到HDMI输出的视频里,即输出端的HDMI线可同时传输输入的视频和音频,连接电视等HDMI显示设备时,不需另接音频线;

DVI、VGA、AV、HDMI输出板卡都支持独立的音频输出,音频信号可同时在HDMI数字接口和3.5音频模拟接口输出;

HDMI及DVI输入端带数字均衡调整电路,输出带信号预加重增强电路,使信号能进行更长距离传输,输入输出都可超过20米距离;

插卡式结构设计,采用每张卡4个通道的设计,可灵活配置输入输出信号类型及信号通道数,扩展方便,维护便捷,主机可以同时兼容不同的信号, 可以配置AV、VGA、 YPbPr、 DVI、HDMI、HD-SDI、光纤、网络等不同的输入输出板卡,互不干扰,同时传输;

所有板卡和主板,采用德国Erni原装进口专业高速连接器,非普通金手指连接;

支持RS-232、红外(选配)、网口(选配)控制信号切换功能;

一体化全铝拉丝面板、蓝光液晶显示屏,美观高档的外观设计;

采用Contrex嵌入式ARM处理器控制,运行速度更快,系统更稳定;

支持一键快速查询功能,方便察看矩阵的切换状态;

具有掉电记忆功能带有断电现场保护,上电自动恢复关机前状态;

标准机架安装的金属机箱。

采用国际通用的标准宽电压输入电源,电网电压在 100V—250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性,16系列最大功耗55W,32系列最大功耗100W。

全贴片SMT工艺,特有ESD静电保护功能;

数字信号运用了点对点无损传输方式,有力保证了图像信号的高保真输出;

电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力;

机架安装:    标准3-12U ;

带宽:5.25Gbps       增益:0dB

位时钟抖动:<0.15Tbit

位上升时间:<0.3Tbit(20%--80%)

位下降时间:<0.3Tbit(20%--80%)

最大传输延时:5nS

切换速度:200ns(最长时间)

串行控制接口:RS-232, 9-针公 D型 接口,波特率:9600, 数据位8位, 停止位1, 无奇偶校验;2 = RX, 3 = TX, 5 = GND

以太网控制接口(选配):    RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

平均故障间隔时间:(MTBF)30000小时
