PLC光分路器
  • 产品名称:PLC光分路器
  • 产品品牌:
  • 产品型号:
  • 产品规格:台
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单

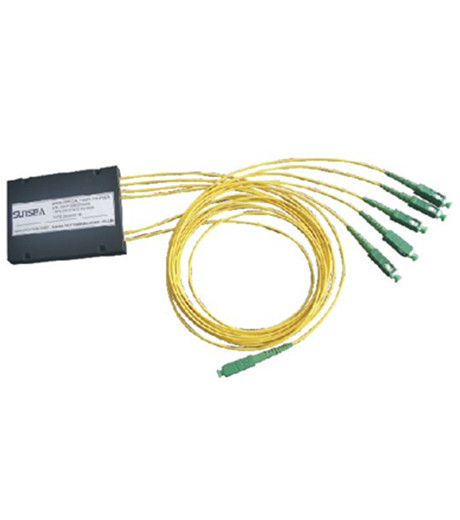

平面波导型光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件,具有体积小,工作波长范围宽,可靠性高,分光均匀性好等特点,特别适用于无源光网络(EPON,BPON,GPON等)中连接局端和终端设备并实现光信号的分路。 华通鑫达可提供1×N2×N全系列产品,并为客户订制适合各种应用场合的光分路器。

产品参数:

1XN PLC光分路器光学性能指标



参数

单位

指标

2x2

2x4

2x8

2x16

2x32

2x64

2x128

工作带宽

nm

12601650

插入损耗IL

dB

≤4.2

≤7.5

≤11.0

≤14.2

≤17.5

≤21.5

≤24.0

偏振相关损耗PDL

dB

≤0.3

≤0.3

≤0.3

≤0.3

≤0.3

≤0.5

≤0.5

均匀性FL

dB

≤1.0

≤1.0

≤1.2

≤1.5

≤1.8

≤2.0

≤2.0

回波损耗RL

dB

≥55

方向性DL

dB

≥55

工作/存储温度

ºC

-4085

光纤长度

m

1.5(±0.1)或客户指定

注:

1.针对均分器件

2.光纤为单模光纤G.652.D/G.657.A

3.所有参数测试不带连接器,需加上相应连接器的损耗







 2XN PLC光分路器光学性能指标



参数

单位

指标

2x2

2x4

2x8

2x16

2x32

2x64

2x128

工作带宽

nm

12601650

插入损耗IL

dB

≤4.2

≤7.5

≤11.0

≤14.2

≤17.5

≤21.5

≤24.0

偏振相关损耗PDL

dB

≤0.3

≤0.3

≤0.3

≤0.3

≤0.3

≤0.5

≤0.5

均匀性FL

dB

≤1.0

≤1.0

≤1.2

≤1.5

≤1.8

≤2.0

≤2.0

回波损耗RL

dB

≥55

方向性DL

dB

≥55

工作/存储温度

ºC

-4085

光纤长度

m

1.5(±0.1)或客户指定

注:

1.针对均分器件;

2.光纤为单模光纤G.652.D/G.657.A

3.所有参数测试不带连接器,需加上相应连接器的损耗。
