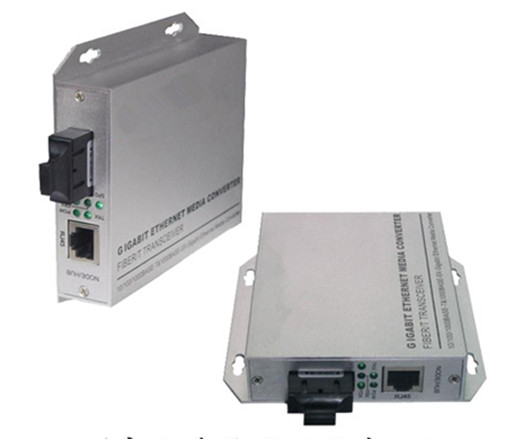

POE光纤收发器
  • 产品名称:POE光纤收发器
  • 产品品牌:华通鑫达
  • 产品型号:HTXD-POE330/360
  • 产品规格:台(对)
  • 产      地:武汉
  • 参考价格:
  • 样本下载:点击此处下载样本...

产品介绍填写订单

产品简介

 供电型PoE光纤收发器HTXD-POE3302E15系列供电型PoE光纤收发器符合IEEE 802.3af/IEEE802.3at标准,集光纤通信功能与以太网供电功能与一体,符合IEEE 802.3af/IEEE802.3at

PoE供电器提供简单、经济、高性能、智能型以太网PoE供电和数据通讯的解决方法。具有使用简单,安装方便,性能优越,性价比高的特点,是客户提高工程质量的理想选择。满足无法在远端提供电源的地方或者采用以太网网线供电方式提高系统可靠性、简化设备安装的地方提供高效的工程方案。

110/100Mbps或者10/100/1000Mbps RJ45端口

◆支持网络端口、电源输入口防雷(以达到二级防雷要求)

◆可以通过空余线对4/5(+),7/8(-)供电或数据线对1/2(+),3/6(-)供电

◆支持IEEE802.3af/IEEE802.3at国际标准


产品参数:

产品名称

POE以太网光纤收发器(供电型/受电型)

产品型号(供电型)

HTXD-POE3302E15 HTXD-POE3302E25



接口描述

一个铜缆RJ45接口+1个光纤SC接口

网络介质

10BASE-T:3、4、5类非屏蔽双绞线(<=100米)

100BASE-TX: 5类及以上非屏蔽双绞线(<=100米)

1000BASE-TX: 5类及以上非屏蔽双绞线(<=150米)

PoE供电方式

末端跨接法:1/2、3/6线对(默认);中间跨接法:4/5、7/8选对(选订)

性能规范

光纤类型:单模双纤,传输距离25KM,光纤接口SC

PSE31001F/PSE31001F-at/PD31001F速率:10M/100Mbps

PSE33001F/PSE33001F-at/PD33001F速率:10M/100/1000Mbps

网口接口防护:满足IEC61000-4-2(ESD)
平均无故障时间 (MTBF): 190,000小时(大约21年)

网络协议和标准兼容

IEEE 802.3i 10BASET
IEEE 802.3u 100BASETX
IEEE 802.3x Flow Control
IEEE 802.1af DTE Power via MDI
IEEE 802.3af /IEEE802.3at

LEDs指示灯

POE工作状态、速率状态、全双工/半双工、数据链路、系统

物理规格

尺寸:25.5x116x99毫米
重量:0.25kg

环境规范

工作温度:~ 55°C
存放温度:-2~ 75°C
工作湿度:10%90%,无冷凝
存放湿度:10%95%,无冷凝

电源支持

供电型端口功率:15.4W(IEEE802.3af)/25.5W(IEEE802.3at)

受电型功耗:<5W

供电型DC输入电源:48V1.25A

品质规范

CE mark,commercial,FCC Part15 ClassB,RoHS

一年质保,终身维护


产品订购信息

HTXD-POE3302E15
单口100M以太网供电收发器
(单口支持POE AF)
单口10/100M,支持POE功能,IEEE 802.3af国际标准,双光纤传输,网络端口供电功率15.4W,整机总功率22W
HTXD-POE3302E25
单口100M以太网供电收发器
(单口支持POE AT)
单口10/100M,支持POE功能,IEEE 802.3at国际标准,双光纤传输,网络端口供电功率25.5W,整机总功率33W
HTXD-POE3602E15
单口1000M以太网供电收发器
(单口支持POE AF)
单口100/1000M,支持POE功能,IEEE 802.3af国际标准,双光纤传输,网络端口供电功率15.4W,整机总功率22W
HTXD-POE3602E25
单口1000M以太网供电收发器
(单口支持POE AT)
单口100/1000M,支持POE功能,IEEE 802.3at国际标准,双光纤传输,网络端口供电功率25.5W,整机总功率33W
