深圳丽湾大酒店位于深惠公路与龙岗河畔的交界处，是由港深合资的深圳长银实业有限公司斥资2亿元投资兴建，由“香港丽嘉国际酒店集团”进行经营管理，集客房、餐饮、会议、休闲、娱乐、购物为一体的商务休闲酒店。为迎合具高鉴赏力商务旅客的需求，酒店配置了完善的设备设施，以致力于提供优质的个性化服务。
酒店设有各式客房，时尚前卫的建筑风格卓然超群，室内布局休闲体贴。酒店拥有多个风味餐厅、时尚酒吧，及烹饪技艺精湛的厨师，让客人在尊贵高尚中尽尝世界各地美味佳肴；酒店更设有大堂休闲吧、多功能会议厅，龙岗目前规模最大、装修最豪华的卡拉OK夜总会、大型水疗会所，酒店配套完善，汇聚别致的豪华服务。是阁下商务旅游、会议洽谈、休闲居停的合适之选。
此次的无线覆盖项目正是龙岗最豪华的KTV的无线覆盖。
客户需求
KTV房间密布，墙面众多，原有的建筑格局和网络布局不变，进行平滑升级设计，保证监控和无线覆盖无死角。
大厅和走廊的无线覆盖需要高度的可靠性和稳定性。
规模大且应用场景复杂，对基础网络设施的运维压力较大，因此需要一套可视化的网络管理平台以减轻IT运维。
整个无线和监控系统需要有灵活的升级和扩容能力，以保证整个未来扩容的需要。
解决方案

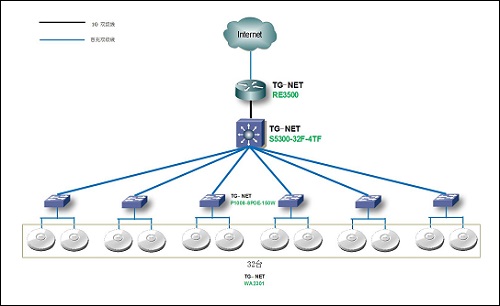

1、方案简易图
2、方案说明
此次无线覆盖使用TG-NET吸顶式无线APWA2301，接入交换机使用TG-NET百兆POE交换机P1008-8POE-150W，然后汇聚到TG-NET万兆三层核心交换机S5300-32F-4TF，再通过千兆光纤连接TG-NET全千兆智能路由器RE3500接入外网。
方案价值
a)原有建筑和网络布局没有变动，平滑有效的扩充了无线覆盖。
b)新增网络设备不需强电，全套无线设施统一采用PoE供电模式受电。
c)全套无线设备支持IEEE802.11n，理论吞吐率可达150/300Mbps。
d)整个无线网络足够的安全防范能力，有完善的认证系统，支持多种加密方式，并实时对无线网的安全状况进行分析。
e)易维护管理：全套网络设备采用可管理交换设备，用户可单独使用CLI、Web等方式进行管理。与此同时结合TG-NET自主研发的管理平台（TG云平台，TG云AC管理器）能够进行实时监控和分析，对出现的设备和网络故障能够进行实时预警；在出现故障后能够及时发现故障点和故障原因。无线系统能够显示无线AP的状态，无线用户的接入情况，并能对无线网络进行统一的管理和配置等。
方案涉及产品:
硬件产品：
RE系列全千兆智能路由器
S5300万兆三层核心交换机
WA2301吸顶式AP
附：TG云平台六大功能模块：
网络拓扑、智能诊断、交换机管理、POE管理、无线管理、云服务六大模块。
一、网络拓扑：通过网络拓扑模块，可以自动发现网络内所有TG-NET设备，并智能绘制出网络拓扑，通过拓扑图可直观的看到设备级联端口，以及端口状态、故障等；
二、智能诊断：通过独创的360式智能诊断模块，可快速扫描内网设备运行状态，并给出存在问题的解决方案、优化建议；
三、交换机管理：通过交换机管理模块，可集中管理内网所有TG-NET交换机，如：查看系统信息、端口信息、流量信息，配置交换机所有功能，方便大型网络的维护管理；
四、POE管理：POE管理模块主要有五大系统
(一)智能管理系统：可查看所有POE交换机每个端口的供电情况，如端口是否接入终端、供电Class级别、当前供电电流、电压、功率等；可配置整机远程重启、恢复出厂、端口供电优先级、端口数据转发优先级等。
(二)智能报警系统：支持整机温度报警、设备掉线报警、供电异常报警、总功率警戒报警、总流量警戒报警、雷雨天气报警；端口异常报警、电压异常报警、流量异常报警、有终端接入报警、有终端断开报警。后期将实现将报警信息发送到相关人员邮箱、手机，让客户实时随时随地掌握网络状况。
(三)智能诊断系统：支持对POE供电进行一系列自动诊断，包括POE芯片工作状态、端口供电功能、端口数据功能、设备运行温度、终端接入异常等，并给出存在问题的解决方案、优化建议。
(四)智能应用系统：支持POE交换机定时重启、POE交换机某个端口定时重启、打开/关闭、供电打开/关闭，最大限度保护供电网络安全。
(五)可视化监控系统：分为五个子项目：温度可视化、功率可视化、电压可视化、电流可视化、流量可视化。
1.温度可视化：可实时检测POE交换机内部运行温度；
2.功率可视化：可实时检测每台POE交换机总的输出功率，以及每个端口详细的输出功率；
3.电压可视化：可实时检测每台交换机POE芯片的运行电压，以及每个端口详细的输出电压；
4.电流可视化：可实时检测每台POE交换机运行总的电流，以及每个端口详细的输出电流；
5.流量可视化：可实时检测每台POE交换机总的流量情况，以及每个端口当前的流量信息。
