一、 前景分析
随着平安社会、和谐社会概念的普及推广，各行各业的视频监控系统应用规模越来越大，动辄有覆盖一个城市、甚至覆盖全国的需求。典型的如公安系统的平安城市，要实现一个城市的关键视频监控信息点联网覆盖，甚至多个城市级联共享以及向上接容；轨道交通方面，会在每个铁道场站设几个或几十个摄像点，一条铁路线几十个场站连接起来，几百条铁道线又都汇集到铁道部，是一个非常庞大的系统；还有政府的应急指挥、抢险救灾、环保部门的排污检测等多种业务应用。这些行业应用的安防监控系统越来越看重整个信息的高清化，工程维护的简单化，及信息网络化。
在这个应用背景下，新型的IP摄像头相比传统模拟摄像头的优势就逐渐体现出来，其具有数字化性质，使算法的执行变得简单直接，它可以“聪明地”选择最适合的用于视频采集与传输的压缩技术。例如，如果识别出对象是人，则摄像头可以拉近侵入者的面孔，拍下高清晰度照片，将照片压缩成JPEG文件，然后发送到相应存储区域，或者在所违反的规则需要立即响应的情况下将该文件发送到安全人员的PDA。它还可以利用现有的IP网络，从而无需安全技术专用的基础局端。据统计，从05年到09年网络摄像头市场成几何级增长，到2010年已经增加了数十倍。目前网络摄像头仅占安防摄像头市场的3%左右，业内人士预估，截止2015年网络摄像头市场份额有望达到50%。在网络摄像头市场，使用POE标准的摄像头产品以其安装方便、网络结构简单、图像质量好等特点逐渐被市场认可。随着网络摄像头份额的增大，配套的POE产品的比例也会随之加大，预计到2015年，中国POE市场将达到五亿人民币。
二、 解决方案
说明：
从上图可以看出，安防行业的POE产品已经遍布公安、交通、金融、政府、教育、能源、酒店、超市等各行各业。

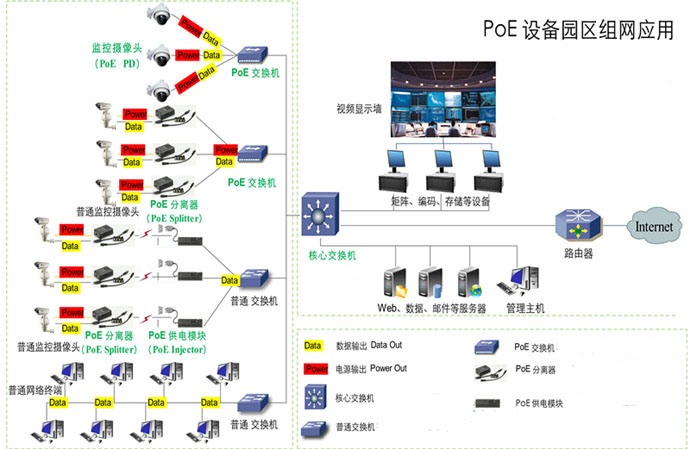

说明：
监控网络使用以下产品：
a) 千兆IP摄像头接入处：全千兆POE交换机；
b) 百兆IP摄像头密集部署处：百兆/千兆POE交换机；
c) 百兆IP摄像头零散部署处：百兆POE交换机；
办公网络使用以下产品：
a) 核心网络：万兆三层交换机或全千兆管理型交换机；
b) 各片区楼层：全千兆汇聚安全型交换机或全千兆环路监测安全型交换机；
c) 个别用户密集处需扩展端口：全千兆普通型交换机；

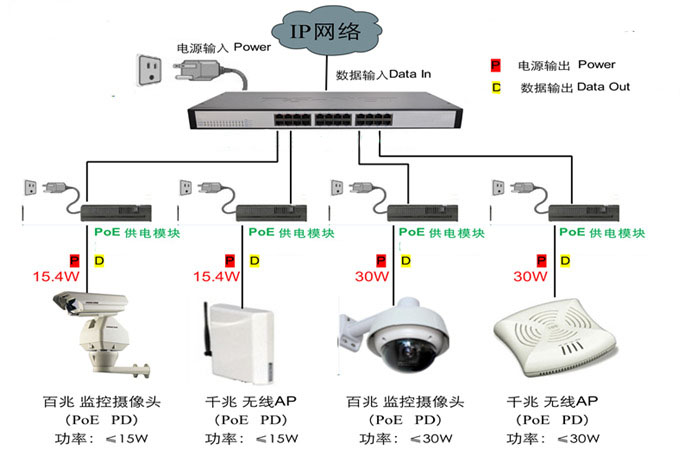

普通交换机接入网络需改造为POE方案时可配套以下PSE供电模块：
a) 支持百兆不超过15.4W的终端；
b) 支持千兆不超过15.4W的终端；
c) 支持百兆不超过30W的终端；
d) 支持千兆不超过30W的终端；
如下图所示：

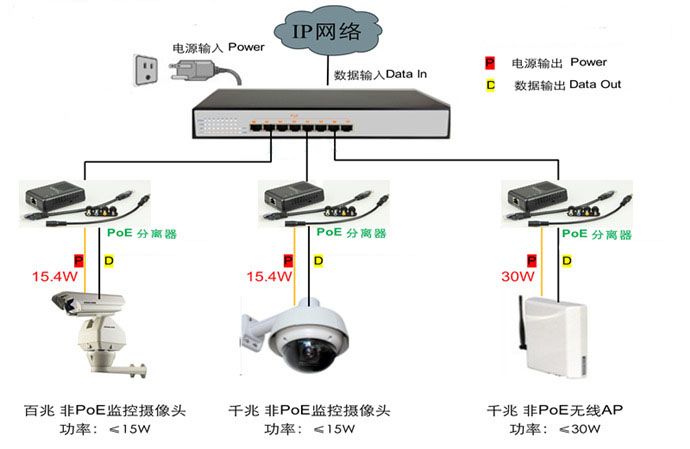

当POE网络个别终端不支持POE供电时可选择以下PD供电分离器：
a) 支持百兆不超过15.4W的终端，可调节输出电压5/9/12V；
b) 支持千兆不超过15.4W的终端，可调节输出电压5/9/12V；
c) 支持千兆不超过30W的终端，可调节输出电压5/9/12V；
如下图所示：

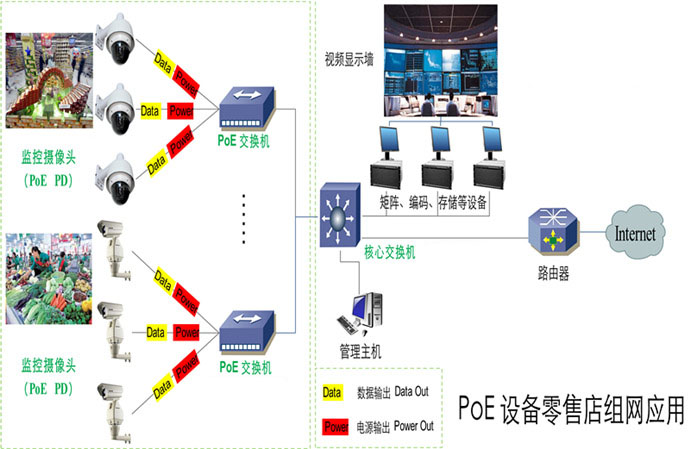

某超市监控示意图：

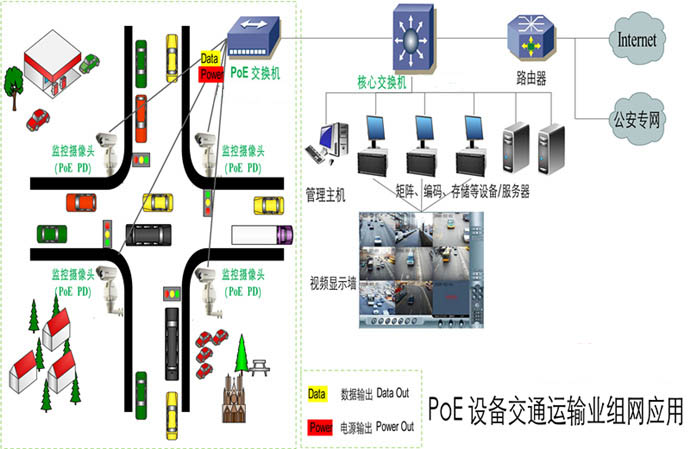

某地市交通监控示意图：
三、 安防行业采用POE的优势
打破传统方式，通过网线不仅仅能传输数据还可以传输电力；
POE交换机支持端口供电优先级，保证网络关键节点的持续供电；
网线供电传输路离最长可达100米，可灵活扩展网络而不受电力线布局限制，轻松将无线AP、网络摄像头等终端设备挂在墙壁高处或天花板上；
POE交换机内置PSE供电模块设计，安装简单，即插即用；
PD供电分离器通过5V/9V/12V等多种输出轻松安装非POE终端接入POE网络；
POE监控网络没有盲点，可以将IP摄像头安装到网络可以达的任何地方，后期改网，维护非常方便；
POE监控网络支持集中式和分布式网络存储，扩容极其简便，可以根据需要随时扩容，存储设备可以分布在网络的任何地方，可以灵活地制定存储备份策略；
