多通道电流模拟量光纤转换器

光端机 77227

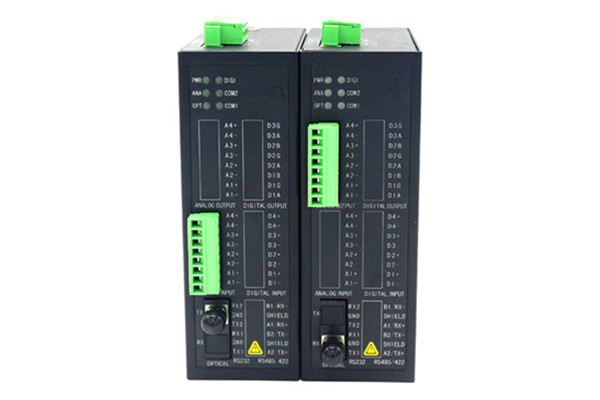

HTXD-AF系列光纤转换器是一款多通道电流模拟量光纤转换设备。采用最新ARM芯片方案,稳定可靠低耗电同时支持单向或双向1~4通道的电流模拟量在光纤上透明传输,无需改动用户的通信协议,解决了现电磁干扰、地环干扰和雷电破坏的难题,大大提高了控制信号可靠性、安全性和保密性,同时也解决了传统方式传输距离近的问题。IP30防护等级,加强机壳,35mmDIN导轨安装,工业标准DC24V电源供电,具备电源极性反接保护功能。

模拟量接口

* 电流模拟量(4~20mA

* 支持单或双向1~4通道的电流模拟量

* 参考精度:0.5% (常温)

* 采样频率:(1000-2000Hz之间

* 信号分辨率:10bit

* 时间延迟:<10ms

* 4~20mA电流量接口参数:最大负载能力600Ω ,输入电阻120Ω

光纤接口

* 光纤波长:多模850nm1310nm,单模1310nm1550nm

* 传输光纤:多模50/125μm62.5/125μm100/140μm,单模8.3/125μm9/125μm10/125μm

* 传输距离:多模2km,单模20km,更远距离可选

* 光纤接口类型:标配ST接口,可选STSCFC

电源及保护

* 电源:工业标准电压24V±5%)电源供电,具有电源极性防反接保护功能,工业端子接口

机械特性

* 尺寸(长×宽×高):136mm×106mm×54mm

* 净重:800

* 包装:IP30等级保护,金属外壳

* 安装:35mm DIN导轨式安装

工作环境

* 工作温度:-10~70℃,可选宽温产品(-40~85℃)

* 存储温度:-40~85

* 相对湿度:≤90%(无冷凝)



可选型号



产品编号描述
HTXD-AF11-M1路单向4~20mA电流模拟量光纤转换器,多模0~2km/ST光纤接口(SC或FC选制)。
HTXD-AF12-M1路双向4~20mA电流模拟量光纤转换器,多模0~2km/ST光纤接口(SC或FC选制)。
HTXD-AF21-M2路单向4~20mA电流模拟量光纤转换器,多模0~2km/ST光纤接口(SC或FC选制)。
HTXD-AF22-M2路双向4~20mA电流模拟量光纤转换器,多模0~2km/ST光纤接口(SC或FC选制)。
HTXD-AF41-M4路单向4~20mA电流模拟量光纤转换器,多模0~2km/ST光纤接口(SC或FC选制)。
HTXD-AF42-M4路双向4~20mA电流模拟量光纤转换器,多模0~2km/ST光纤接口(SC或FC选制)。
HTXD-AF11-S1路单向4~20mA电流模拟量光纤转换器,单模0~20km/ST光纤接口(SC或FC选制)。
HTXD-AF12-S1路双向4~20mA电流模拟量光纤转换器,单模0~20km/ST光纤接口(SC或FC选制)。
HTXD-AF21-S2路单向4~20mA电流模拟量光纤转换器,单模0~20km/ST光纤接口(SC或FC选制)。
HTXD-AF22-S2路双向4~20mA电流模拟量光纤转换器,单模0~20km/ST光纤接口(SC或FC选制)。
HTXD-AF41-S4路单向4~20mA电流模拟量光纤转换器,单模0~20km/ST光纤接口(SC或FC选制)。
HTXD-AF42-S4路双向4~20mA电流模拟量光纤转换器,单模0~20km/ST光纤接口(SC或FC选制)。
--★默认单向信号光纤接口为单纤,双向信号光纤接口为双纤
