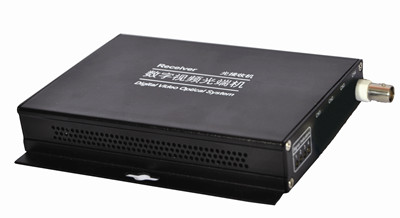

1路视频光端机

光端机 144433


技术参数

型号:HTXD-T/R1VFC-20S (1路视频)

          HTXD-T/R1V1DFC-20S(1路视频+1路反向485)


视频通道数:1路

视频带宽:5MHZ-7.5MHZ


视频格式兼容:自动兼容PAL、NTSC、SECAM

视频输入/输出阻抗:75Ω(非平衡),BNC

视频信噪比:≥67dB(加权)

微分增益:<1%(典型值)

微分相位:<1°(典型值)

场斜比:<5%

视频接口:BNC


光纤指标

光接口:FC、SC、ST可选

传输距离:多模:0-2KM 单模:0-100KM

波长:多模 850/1310nm  单模:1310/1550nm


扩展可选项

数据通道:

       RS485/422/Manchester/RS232可选      物理接口:工业标准接线端子

       传输速率0 to 400Kbps   误码率小于10-9

音频通道:

         音频输入/输出阻抗:600Ω(平衡/非平衡)   物理接口:通用3.5音频接口

         音频输入/输出电压:2Vp-p(典型值)

         音频输入/输出电平:0dBm(典型值)

         音频带宽:10HZ~20KHZ

         音频数码位宽:24bit    音频信噪比 ≥95dB(加权)

电话:

        语音带宽:8KHZ  特殊功能:支持来电显示,免提功能

        工作方式:点对点热线方式/程控交换机方式   物理接口:RJ45

开关量:

       物理接口:RJ45

       输入信号:任意有源或无源报警、开关量信号输入,支持TTL、或无源开关、按钮

       输出信号:任意有源或无源报警、开关量信号输出,支持TTL、或继电器触点输出

以太网口:

       物理接口:RJ45     工作模式:全双工/半双工

       支持协议:IEEE802.3  10/100M自适应


供电电压:12VDC

使用环境:

              操作温度: -40℃ to +85℃

              储存温度: -55℃ to +85℃

              湿    度: 0 to 95%无凝露

              平均无故障时间>10万小时

质量保证:三个月包换 三年保修

结构尺寸、重量:110mm(长)×85mm(宽)×26mm(高)  重量(一对毛重)0.7KG
